Eclatés de véhicule - MOTO GUZZI V100 1000 Mandello E5 ABS 2022-2024 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

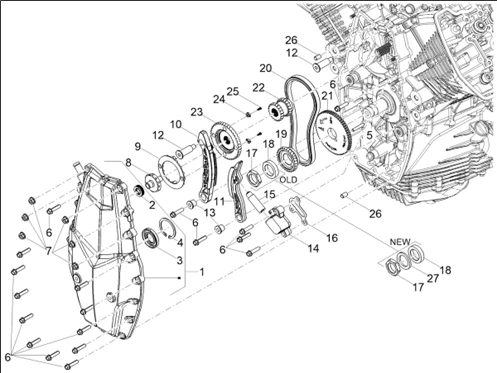

Moteur : 03.12 DISTRIBUTION
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1308/V100_Mandello_E5_ABS_2022-2024_(EMEA)_03.12.png)
1 |
1A0235055 - COMPLETE FRONT COVER Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/4/9/3/7/img/174937.jpg)
2 |
JOINT SPI (12X22X6) ORIGINE APRILIA 660 RS, TUAREG, TUONO 2020>/MOTO GUZZI V100 2022> -1A019621- Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
1A022683 - SEAL RING 20X40X6 Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
|
||||||
|
5 |
1A001966 - PIN Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
VIS BRIDE TH (6X25) ORIGINE PIAGGIO COMMUN A LA GAMME -874549 Plus d'informationsQuantité requise : 18 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/8/7/img/66187.jpg)
7 |
ECROU (M6) ECHAPPEMENT ORIGINE PIAGGIO COMMUN A LA GAMME SCOOTER 50 CC -288245- Plus d'informationsQuantité requise : 6 |
||||||
|
8 |
1A022904 - SPECIAL SCREW Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
1A023884 - ROTOR Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
1A019916 - FIXED PAD Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
1A019981 - CHAIN TIGHTENER ROD Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
1A001501 - SCREW SPACER FOR CHAIN TIGHTENING ROD Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
1A021815R - CHAIN TIGHTNING ROD SPACER Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
1A019941 - TENSIONER SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
1A027769 - LEFT HYDRAULIC CHAIN TENSIONER Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
1A001811 - TENSIONER SUPPORT GASKET Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
B017595 - HEXAGONAL NUT Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
1A024466 - ÉCROU HEXAGONAL Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
1A022983 - SPACER Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
1A024465 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
1A022859 - TIMING PINION Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
1A020139 - TIMING CHAIN Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
1A022954 - PHONIC WHEEL Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
1A022775 - TIMING SYSTEM PINION Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
1A022776 - TIMING SYSTEM CROWNANG Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
1A023885 - INSERT Plus d'informationsQuantité requise : 2 |
||||||
|
25 |
263815 - VIS Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/4/2/img/66142.jpg)
26 |
PION DE CENTRAGE (7,5X12) ORIGINE PIAGGIO COMMUN A LA GAMME -277916- Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
1A024464 - RESSORT A GODET Plus d'informationsQuantité requise : 1 |
