Eclatés de véhicule - MOTO GUZZI V100 1000 Mandello E5 ABS 2022-2024 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

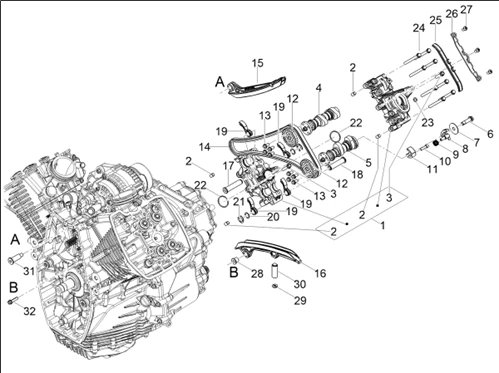

Moteur : 03.145 DISTRIBUTION CYLINDRE GAUCHE I
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1308/V100_Mandello_E5_ABS_2022-2024_(EMEA)_03.145.png)
1 |
1A021291 - CAMSHAFT SUPPORT COMPLETE LEFT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/4/2/img/66142.jpg)
2 |
PION DE CENTRAGE (7,5X12) ORIGINE PIAGGIO COMMUN A LA GAMME -277916- Plus d'informationsQuantité requise : 4 |
||||||
|
3 |
874551 - VIS BRIDE Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
1A0228324 - LEFT INLET CAMSHAFT WITH I.P. Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
1A022833 - ARBRE A CAME ECHAP. Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
1A023064 - SCREW W/ FLANGE M8X30 Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
879523 - RONDELLE Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
1A021499 - DECOMPRESSION MASS Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
1A005187 - RESSORT Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
877885 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
1A005190 - CONTREPOIDS Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
1A021228 - TIMING CROWN Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/2/0/3/5/3/3/img/203533.jpg)
13 |
VIS BRIDE TH (6X12) AVEC FREIN FILET ORIGINE PIAGGIO COMMUN A LA GAMME -1A021962 Plus d'informationsQuantité requise : 8 |
||||||
|
14 |
1A020235 - TIMING CHAIN Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
1A019919 - FIXED PAD (LEFT) Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
1A022956 - MOVABLE PAD (LEFT) Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
1A023484 - ROCKER ARM PIN Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
1A023483 - ROCKER ARM PIN Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
1A023313 - FINGER FOLLOWER Plus d'informationsQuantité requise : 4 |
||||||
|
20 |
1A020105 - PLAIN WASHER Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/9/9/img/63799.jpg)
21 |
CLIPS/CIRCLIPS ORIGINE PIAGGIO COMMUN A LA GAMME -005970- Plus d'informationsQuantité requise : 2 |
||||||
|
22 |
B019103 - O-RING (26.7X1.78) Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/5/0/7/img/69507.jpg)
23 |
RONDELLE PLATE (6X10,5X1) ORIGINE PIAGGIO COMMUN A LA GAMME -847239 Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
1A020184 - FLANGED HEXAGONAL HEAD SCREW (M6X70) Plus d'informationsQuantité requise : 6 |
||||||
|
25 |
1A020162 - FIXED PAD Plus d'informationsQuantité requise : 1 |
||||||
|
26 |
1A020046 - SHEET Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
1A002952 - VIS Plus d'informationsQuantité requise : 3 |
||||||
|
28 |
1A021815R - CHAIN TIGHTNING ROD SPACER Plus d'informationsQuantité requise : 1 |
||||||
|
29 |
1A022991 - WASHER Plus d'informationsQuantité requise : 1 |
||||||
|
30 |
1A027769 - LEFT HYDRAULIC CHAIN TENSIONER Plus d'informationsQuantité requise : 1 |
||||||
|
31 |
1A001501 - SCREW SPACER FOR CHAIN TIGHTENING ROD Plus d'informationsQuantité requise : 1 |
||||||
|
32 |
VIS BRIDE TH (6X25) ORIGINE PIAGGIO COMMUN A LA GAMME -874549 Plus d'informationsQuantité requise : 1 |
