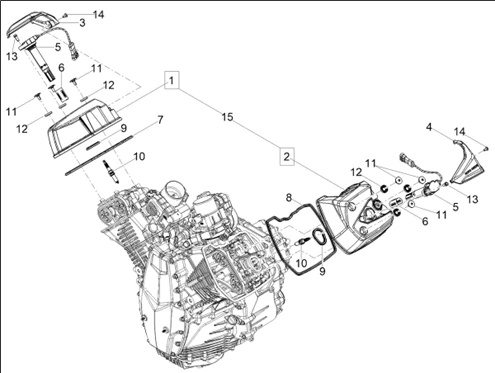

Moteur : 03.09 COUVERCLE CULASSE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1308/V100_Mandello_E5_ABS_2022-2024_(EMEA)_03.09.png)
1 |
1A021438 - COUVRE-CULASSE D. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/2/1/6/3/6/3/img/216363.jpg)
2 |
COUVRE CULASSE GAUCHE ORIGINE MOTO GUZZI V100 MANDELLO -1A021437- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/2/0/3/4/5/5/img/203455.jpg)
3 |
COUVERCLE/CACHE BOUGIE GAUCHE ORIGINE MOTO GUZZI V100 2022> -1A023323 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/2/0/3/4/5/6/img/203456.jpg)
4 |
COUVERCLE/CACHE BOUGIE DROIT ORIGINE MOTO GUZZI V100 2022>1A023324 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/0/4/1/3/img/40413.jpg)
5 |
ANTIPARASITE/BOBINE HT ORIGINE CABLE LONG PIAGGIO 1000-1100 APRILIA RSV4, TUONO >2012/V 100 MOTO GUZZI 2022> -857501- Plus d'informationsQuantité requise : 2 |
||||||
|
6 |
1A024097 - COLLIER Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/2/0/3/4/5/7/img/203457.jpg)
7 |
JOINT COUVERCLE DE CULASSE DROIT ORIGINE MOTO GUZZI V100 2022> -1A021824- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/2/0/3/4/5/8/img/203458.jpg)
8 |
JOINT COUVERCLE DE CULASSE GAUCHE ORIGINE MOTO GUZZI V100 2022> -1A021823- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/2/0/3/4/5/9/img/203459.jpg)
9 |
JOINT COUVERCLE DE CULASSE BOUGIE ORIGINE MOTO GUZZI V100 2022> -1A020041- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/9/4/0/4/img/139404.jpg)
10 |
BOUGIE IRIDIUM LMAR8EI-7 ORIGINE PIAGGIO 125 MEDLEY, VESPA GTS MOTEUR I-GET/V100 MOTO GUZZI 2022> -1D001003- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/9/8/8/8/img/99888.jpg)
11 |
VIS DE CACHE CULBUTEURS ORIGINE PIAGGIO COMMUN A LA GAMME MOTO-GUZZI -976591- Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/4/4/9/5/img/134495.jpg)
12 |
JOINT VIS DE COUVERCLE DE CULASSE ORIGINE PIAGGIO POUR MOTO-GUZZI 1400 CALIFORNIA 2012>, AUDACE, ELDORADO, 1200 SPORT, GRISO, NORGE, STELVIO, V7, V9, V85 -1A006716- Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/5/3/5/img/70535.jpg)
13 |
VIS TH BRIDEE M6X16 ORIGINE PIAGGIO COMMUN A LA GAMME-874555 Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
1A023687 - BUTTON HEAD SCREW WITH FLANGE E.I. Plus d'informationsQuantité requise : 2 |
||||||
|
15 |
2R000577 - HEAD COVER (PAIR) Plus d'informationsQuantité requise : 1 |
