Eclatés de véhicule - PIAGGIO FLY 125 4T E3 2008-2011
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

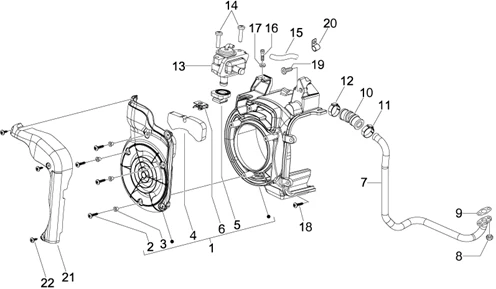

Moteur : 01.46 BOITIÎ AIR SECONDAIRE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/63/Fly_125_4T_E3_2008-2011_01.46.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/1/1/8/img/69118.jpg)
1 |
VOLUTE DE REFROIDISSEMENT ORIGINE PIAGGIO 125 VESPA LX, VESPA-S, FLY, LIBERTY, X8 STREET/APRILIA 125 SPORT-CITY, MOJITO -834473- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/2/5/img/66025.jpg)
2 |
VIS AUTOTARAUDEUSE (3X20) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -258146 Plus d'informationsQuantité requise : 4 |
||||||
3 |
843757 - BAGUE Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/0/1/2/img/69012.jpg)
4 |
MOUSSE DE FILTRE A AIR ORIGINE PIAGGIO 125-150 LIBERTY, FLY, X8 2008< -832703 Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
833802 - JOINT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/9/img/66009.jpg)
6 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485 Plus d'informationsQuantité requise : 2 |
||||||
|
7 |
844116 - TUYAU Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/3/1/6/2/img/93162.jpg)
8 |
ECROU BTR (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -873409 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/0/2/7/img/69027.jpg)
9 |
JOINT BOITIER SECONDAIRE ORIGINE PIAGGIO 125 LIBERTY 2008< -832943 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/9/5/8/img/68958.jpg)
10 |
MANCHON BOITIER DE DEPOLUTION ORIGINE PIAGGIO 125 MP3 2007>, BEVERLY 2005>, X8 2004>, X9 2003>, X10 2012>, X-EVO 2007>, VESPA GTS 2007>/GILERA 125 NEXUS 2007>, RUNNER 4T 2005> -831259 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/8/9/1/img/72891.jpg)
11 |
COLLIER DE SERRAGE DURITE (8X11) ORIGINE PIAGGIO COMMUN A LA GAMME -CM002904 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/8/6/6/img/72866.jpg)
12 |
COLLIER DURITE (19.8MM) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -CM001904 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/8/7/8/img/68878.jpg)
13 |
VOLET/SOUPAPE "S.A.S." ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER 125-250 CC -82996R Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/4/3/img/66043.jpg)
14 |
VIS CRUCIFORME (6X20) ORIGINE PIAGGIO COMMUN A LA GAMME -259830 Plus d'informationsQuantité requise : 2 |
||||||
|
15 |
845635 - TUBE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/7/1/6/8/img/127168.jpg)
16 |
VIS BTR (5X25) AVEC FREIN FILET ORIGINE PIAGGIO COMMUN A LA GAMME -1A003115 Plus d'informationsQuantité requise : 2 |
||||||
|
17 |
RONDELLE PLATE (5X12X1) ORIGINE PIAGGIO COMMUN A LA GAMME -828583 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/7/7/0/img/68770.jpg)
18 |
VIS CRUCIFORME (5X22) ORIGINE PIAGGIO COMMUN A LA GAMME -828662 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/3/8/img/66038.jpg)
19 |
VIS CARENAGE/CARROSSERIE ORIGINE PIGGIO COMMUN A LA GAMME -259577 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/5/4/1/img/69541.jpg)
20 |
COLLIER SERRAGE ORIGINE PIAGGIO COMMUN A LA GAMME -847778 Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
834476 - COUVERCLE DE PROTECTION Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/3/0/1/img/66301.jpg)
22 |
VIS DE CARENAGE (3,5X13) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -297498 Plus d'informationsQuantité requise : 3 |
