Eclatés de véhicule - MOTO GUZZI V100 1000 Mandello S E5 ABS 2022-2023 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

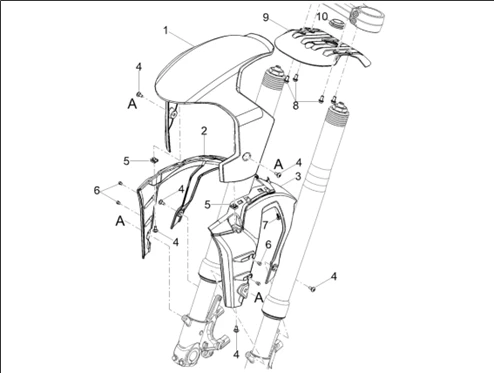

Carrosserie : 02.03 GARDE-BOUE AV.-EMBASEMENT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1185/V100_Mandello_S_E5_ABS_2022-2023_(EMEA)_02.03.png)
1 |
|
||||||
|
1 |
|
||||||
|
1 |
2B009740 - FRONT MUDGUARD Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
2B009883 - RH INTERNAL FRONT MUDGUARD Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
2B009884 - LH INTERNAL FRONT MUDGUARD Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
2B003422 - VIS Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/4/1/1/9/img/64119.jpg)
5 |
ECROU TOLE (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -00G04401462- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/2/8/6/img/72286.jpg)
6 |
CAOUTCHOUC/TAMPON CHAMPIGNON ORIGINE APRILIA/ MOTO GUZZI COMMUN A LA GAMME -AP8220488- Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/7/2/img/73372.jpg)
7 |
VIS TORX (4X16) TARAUD CARENAGE ORIGINE PIAGGIO COMMUN A LA GAMME -CM180701 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/4/1/img/71941.jpg)
8 |
VIS BRIDE TH (6X12) ORIGINE PIAGGIO COMUUN A LA GAMME -AP8152277- Plus d'informationsQuantité requise : 4 |
||||||
|
9 |
2B010511 - FRONT FORK LOWER PROTECTION Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
190567 - TAMPON Plus d'informationsQuantité requise : 1 |
