Eclatés de véhicule - MOTO GUZZI V100 1000 Mandello S E5 ABS 2022-2023 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

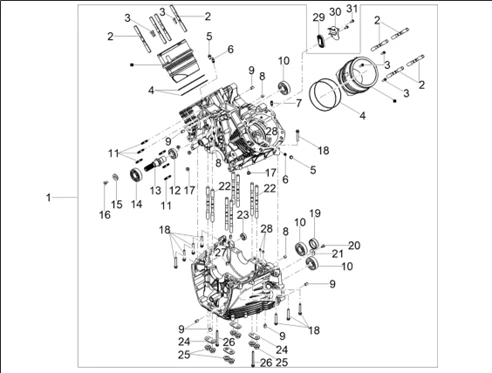

Moteur : 03.03 CARTERS I
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1185/V100_Mandello_S_E5_ABS_2022-2023_(EMEA)_03.03.png)
1 |
1A0241365 - CARTER COMPLET Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
1A0241365 - CARTER COMPLET Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
1A023540 - STUD SCREW Plus d'informationsQuantité requise : 8 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/2/5/7/img/66257.jpg)
3 |
VIS BTR (5X16) ORIGINE PIAGGIO COMMUN A LA GAMME -2928896 Plus d'informationsQuantité requise : 6 |
||||||
|
4 |
1A021539 - O-RING Plus d'informationsQuantité requise : 4 |
||||||
|
5 |
1A023456 - FLANGED HEX HEAD SCREW Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/7/7/2/2/img/177722.jpg)
6 |
BUSE DE REFROIDISSEMENT ORIGINE PIAGGIO 400 BEVERLY, MP3 2020>/V100 MOTO GUZZI 2022> -1A018625 Plus d'informationsQuantité requise : 2 |
||||||
|
7 |
|
||||||
|
8 |
1A023233 - THREADED CAP Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/4/2/img/66142.jpg)
9 |
PION DE CENTRAGE (7,5X12) ORIGINE PIAGGIO COMMUN A LA GAMME -277916- Plus d'informationsQuantité requise : 6 |
||||||
|
10 |
2A001078R RADIAL BALL BEARING Plus d'informationsQuantité requise : 3 |
||||||
|
11 |
1A023452 - STUD Plus d'informationsQuantité requise : 6 |
||||||
|
12 |
1A022466 - BALL BEARING Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
1A022774 - TAIL SHEAVE SHAFT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/0/8/2/img/69082.jpg)
14 |
ROULEMENT (20X47X14) DE REDUCTEUR (EX833701) ORIGINE PIAGGIO COMMUN A LA GAMME -1A024412R Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/5/0/8/img/70508.jpg)
15 |
RONDELLE CARTER MOTEUR ORIGINE PIAGGIO COMMUN A LA GAMME -873905 Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
B013608 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
1A023438 - DOWEL Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/5/3/2/img/70532.jpg)
18 |
VIS TH BRIDE (6X40) ORIGINE PIAGGIO COMMUN A LA GAMME -874550 Plus d'informationsQuantité requise : 8 |
||||||
|
19 |
1A018647 DRAWN CUP NEEDLE Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
1A018647 DRAWN CUP NEEDLE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
2B004800 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
|
||||||
|
21 |
1A021691 - WASHER Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
1A020957 - STUD SCREW Plus d'informationsQuantité requise : 8 |
||||||
|
23 |
1A001359 - BALL BEARING Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
1A001107 - PLATE Plus d'informationsQuantité requise : 4 |
||||||
|
25 |
825694 - ECROU Plus d'informationsQuantité requise : 8 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/7/0/5/img/72705.jpg)
26 |
VIS BRIDE TH (6X60) ORIGINE PIAGGIO COMMUN A LA GAMME -B016425 Plus d'informationsQuantité requise : 2 |
||||||
|
27 |
857427 - GOUPILLE Plus d'informationsQuantité requise : 1 |
||||||
|
28 |
1A022588 - CALIBRATED DOWEL Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/6/9/5/img/68695.jpg)
29 |
CLAPET/VALVE HUILE CARTER MOTEUR ORIGINE PIAGGIO COMMUN A LA GAMME -82778R- Plus d'informationsQuantité requise : 1 |
||||||
|
30 |
1A021700 - SHEET Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/3/8/img/71938.jpg)
31 |
VIS BRIDE TH (5X12) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152272- Plus d'informationsQuantité requise : 2 |
