Eclatés de véhicule - MOTO GUZZI V100 1000 Mandello S E5 ABS 2022-2023 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

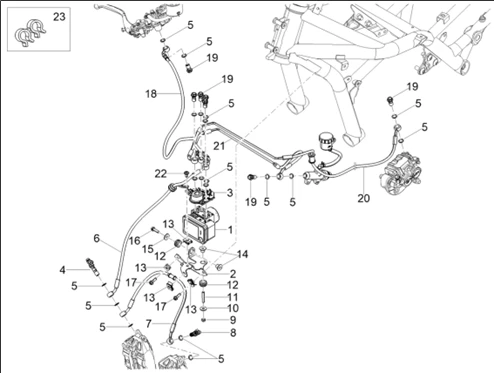

Système de freinage : 06.05 SYSTÈME FREIN ABS
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1185/V100_Mandello_S_E5_ABS_2022-2023_(EMEA)_06.05.png)
1 |
2D000712 - FILLED ABS - SPARE PARTS - GUZZI Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
2B009046 - ABS PLATE. Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
2B010046 - ABS HOSE POKA-JOKE Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
899811 - TUBULURE REMPLISSAGE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/2/8/3/img/71283.jpg)
5 |
RONDELLE (10X14X1,6) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8113004 Plus d'informationsQuantité requise : 19 |
||||||
|
6 |
2B010082 - FRON CALIPER HOSE Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
2B010352 - FRONT CALIPER HOSE Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
AP8133945 - KIT SPURGO ANT Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
AP8150115 ECROU AUTOFR. BAS Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/0/8/img/71808.jpg)
10 |
RONDELLE PLATE (6.6X18X1.6) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150015 Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
2B005945 - VIS SANS TETE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/3/8/4/img/71384.jpg)
12 |
CAOUTCHOUC/ENTRETOISE ORIGINE PIAGGIO COMMUN A LA GAMME -AP8120030- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/9/img/66009.jpg)
13 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485- Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/2/9/4/img/72294.jpg)
14 |
DOUILLE EN T (DIAMETRE INTERIEUR 6) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8221023- Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
RONDELLE PLATE (6.6X18X1.6) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150015 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/1/7/5/9/img/151759.jpg)
16 |
VIS BRIDE TH (6X20) AVEC FREIN FILET ORIGINE PIAGGIO COMMUN A LA GAMME -2B004560- Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
2B002418 - VIS BRIDE Plus d'informationsQuantité requise : 2 |
||||||
|
18 |
2B010081 - FRONT BRAKE PUMP HOSE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/7/5/5/5/img/127555.jpg)
19 |
VIS DE FREIN BANJO (M10X1.00) ORIGINE PIAGGIO COMMUN A LA GAMME -1C002059R- Plus d'informationsQuantité requise : 7 |
||||||
|
20 |
2B010076 - ABS ECU - REAR CALIPER HOSE Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
2B010074 - ABS ECU - REAR BRAKE PUMP HOSE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/4/2/4/9/2/img/142492.jpg)
22 |
VIS BTR TETE BOMBEE (6X12) ORIGINE PIAGGIO COMMUN A LA GAMME -2B004031 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/6/1/0/img/72610.jpg)
23 |
CLIPS RESSORT FIXATION FAISCEAU ORIGNE APRILIA-MOTO GUZZI COMMUN A LA GAMME -AP9100519 Plus d'informationsQuantité requise : 1 |
