Eclatés de véhicule - MOTO GUZZI V100 1000 Mandello S E5 ABS 2022-2023 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

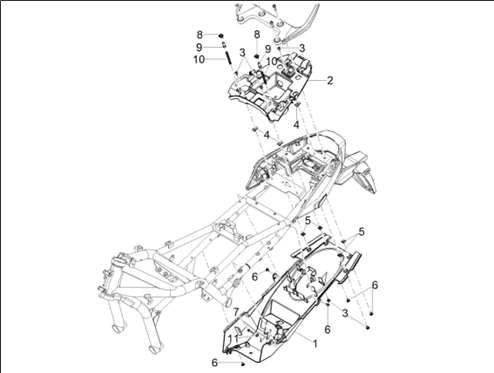

Carrosserie : 02.13 LOGEMENT SOUS-SELLE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1185/V100_Mandello_S_E5_ABS_2022-2023_(EMEA)_02.13.png)
1 |
2B008761 - SEAT CARTER Plus d'informationsQuantité requise : 1 |
|||||||||
|
2 |
2B010369 - REAR STORAGE HOLDER Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/9/4/img/71894.jpg)
3 |
VIS BTR TETE BOMBEE (5X9) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150500- Plus d'informationsQuantité requise : 5 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/1/7/4/img/71174.jpg)
4 |
ECROU TOLE (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8102375 Plus d'informationsQuantité requise : 3 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/4/1/1/9/img/64119.jpg)
5 |
ECROU TOLE (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -00G04401462- Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/2/1/4/4/8/3/img/214483.jpg)
6 |
VIS BTR DE CARENAGE (5X12) ORIGINE PIAGGIO COMMUN A LA GAMME -2B014101 Plus d'informationsQuantité requise : 5 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/6/1/img/71961.jpg)
6 |
VIS BTR DE CARENAGE (5X12) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152302- Plus d'informationsQuantité requise : 5 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/4/0/img/71940.jpg)
7 |
VIS BRIDE TH (5X20) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152274- Plus d'informationsQuantité requise : 1 |
|||||||||
|
8 |
621098 - SIEGE PIVOT BOUTON Plus d'informationsQuantité requise : 1 |
|||||||||
|
9 |
621097 - PIVOT BOUTON Plus d'informationsQuantité requise : 1 |
|||||||||
|
10 |
621099 - RESSORT Plus d'informationsQuantité requise : 1 |
|||||||||
|
11 |
843213 - RONDELLE Plus d'informationsQuantité requise : 1 |
|||||||||
