Eclatés de véhicule - MOTO GUZZI V100 1000 Mandello S E5 ABS 2022-2023 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

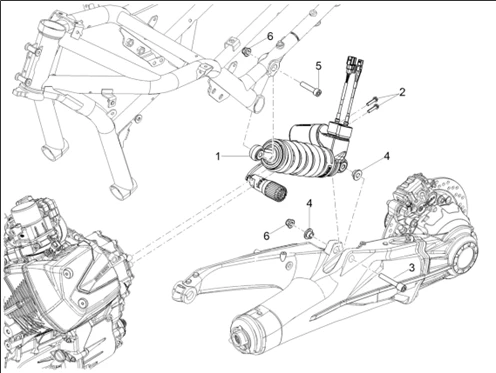

Suspensions : 04.08 AMORTISSEUR
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1185/V100_Mandello_S_E5_ABS_2022-2023_(EMEA)_04.08.png)
1 |
2B009260 - SEMI ACTIVE REAR SHOCK ADSORBER Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/4/3/img/71943.jpg)
2 |
VIS BRIDE TH (6X25) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152280- Plus d'informationsQuantité requise : 2 |
||||||
|
3 |
AP8152411 - VITE TCEI M10 X 59 Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
2B009693 - BUSH Plus d'informationsQuantité requise : 2 |
||||||
|
5 |
2B009896 - HSH SCREW M10X45 EN ISO 4762 PF 10.9 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/6/0/img/71960.jpg)
6 |
ECROU BRIDE AUTOBLOQUANT/NYLSTOP (M10) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152301- Plus d'informationsQuantité requise : 2 |
