Eclatés de véhicule - PIAGGIO FLY 125 4T 2006-2007
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

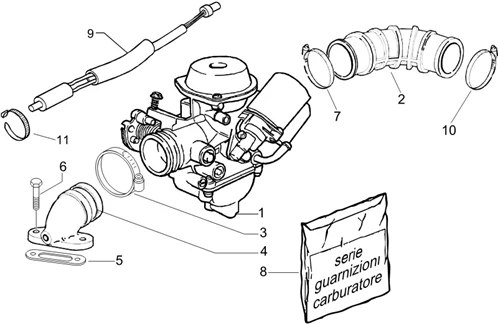

Moteur : 01.39 CARBURATEUR COMPLET - RACCORD D'ADMISSION
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/61/Fly_125_4T_2006-2007_01.39.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/1/4/9/img/73149.jpg)
1 |
CARBURATEUR CVEK-2600A ORIGINE PIAGGIO 125 FLY 2000>2007, LIBERTY 2000>2007, VESPA LX 2000>/APRILIA 125 MOJITO 2003>2007 -CM129213 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/8/0/8/img/68808.jpg)
2 |
MANCHON ENTRE CARBURATEUR ET BOITIER FILTRE A AIR ORIGINE PIAGGIO 125 LIBERTY, FLY, VESPA LX, VESPA -S -829001 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/5/3/3/2/img/75332.jpg)
3 |
COLLIER SERRAGE TUBE 32-50 ORIGINE PIAGGIO COMMUN A LA GAMME -1A000833 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/6/0/3/img/69603.jpg)
4 |
RACCORD/PIPE ADMISSION MAXISCOOTER ORIGINE PIAGGIO 125 FLY, LIBERTY, X8-STREET, VESPA LX, VESPA S/APRILIA 125 SPORT-CITY, SR-MOTARD, MOJITO (RACCORD) -849465 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/9/0/6/2/img/109062.jpg)
5 |
VIS TORX (6X25) ORIGINE PIAGGIO COMMUN A LA GAMME -1A000352 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/3/4/6/img/70346.jpg)
5 |
JOINT PIPE/RACCORD ADMISSION ORIGINE PIAGGIO 125 FLY, LIBERTY, VESPA LX/APRILIA 125 SPORT-CITY 2015< -871167 Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
VIS TORX (6X25) ORIGINE PIAGGIO COMMUN A LA GAMME -1A000352 Plus d'informationsQuantité requise : 2 |
||||||
|
6 |
VIS TORX (6X25) ORIGINE PIAGGIO COMMUN A LA GAMME -1A000352 Plus d'informationsQuantité requise : 2 |
||||||
|
6 |
VIS TORX (6X25) ORIGINE PIAGGIO COMMUN A LA GAMME -1A000352 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/1/7/img/66017.jpg)
7 |
COLLIER DE SERRAGE NYLON TYPE RILSAN 4,8X270MM ORIGINE PIAGGIO COMMUN A LA GAMME -257134 Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
COLLIER SERRAGE TUBE 32-50 ORIGINE PIAGGIO COMMUN A LA GAMME -1A000833 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/8/6/0/img/68860.jpg)
9 |
RESISTANCE DE CARBURATEUR ORIGINE PIAGGIO 50-125 FLY 2005>2011, VESPA LX 2005>, VESPA-S 2007>, LIBERTY 2006>2016 -82961R6 Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
COLLIER SERRAGE TUBE 32-50 ORIGINE PIAGGIO COMMUN A LA GAMME -1A000833 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/4/2/img/65742.jpg)
11 |
COLLIER DE SERRAGE NYLON TYPE RILSAN 180 MM ORIGINE PIAGGIO COMMUN A LA GAMME -145298 Plus d'informationsQuantité requise : 1 |
