Eclatés de véhicule - PIAGGIO FLY 125 4T 2006-2007
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

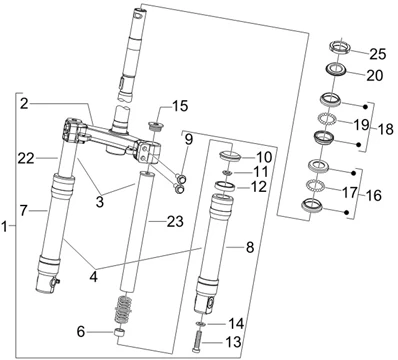

Suspensions - roues : 04.02 FOURCHE/TUBE DIRECTION - ENSEMBLE BUTÉE DIR.
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/61/Fly_125_4T_2006-2007_04.02.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/1/0/6/img/68106.jpg)
1 |
FOURCHE SCOOT ORIGINE PIAGGIO 50-125 FLY 2005>2011 -649921 Plus d'informationsQuantité requise : 1 |
|||||||||
|
2 |
FOURCHE SCOOT ORIGINE PIAGGIO 50-125 FLY 2005>2011 -649921 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/4/4/1/img/67441.jpg)
3 |
TUBE DE FOURCHE ORIGINE PIAGGIO 50-125 FLY 2006>2010 -600484 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/3/0/0/4/img/83004.jpg)
4 |
COUPLE DE FOURREAU DE FOURCHE ORIGINE PIAGGIO 50-125 FLY 2005>2010 -601569 Plus d'informationsQuantité requise : 1 |
|||||||||
6 |
SILENBLOC |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/4/3/9/img/67439.jpg)
7 |
FOURREAU DE FOURCHE (ESCORTS) COMPLET DROIT ORIGINE PIAGGIO 50-125 FLY 2006>2007 -600481 Plus d'informationsQuantité requise : 1 |
|||||||||
|
8 |
FOURREAU DE FOURCHE COMPLET GAUCHE ESCORT ORIGINE PIAGGIO 50-125 FLY 2006>2007 -600480- Plus d'informationsQuantité requise : 1 |
|||||||||
|
9 |
VIS |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/4/4/3/img/67443.jpg)
10 |
PARE POUSSIERE DE FOURCHE ORIGINE PIAGGIO 50-125 FLY 2006>2007, 50 TYPHOON 2011>2016/APRILIA 50 SR MOTAR 2011>2014, SPORT-CITY -600490 Plus d'informationsQuantité requise : 2 |
|||||||||
|
10 |
600945 - PARE POUSSIERE Plus d'informationsQuantité requise : 2 |
|||||||||
|
11 |
CIRCLIPS |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/4/9/0/9/8/img/149098.jpg)
12 |
JOINT SPI (32X44X10) DE FOURCHE ORIGINE PIAGGIO 50-125 FLY 2006>2007, 50 TYPHOON 2010>/APRILIA 50 SR MOTARD 2010> -600485 Plus d'informationsQuantité requise : 2 |
|||||||||
|
13 |
598180 - VIS Plus d'informationsQuantité requise : 2 |
|||||||||
|
14 |
598181 - JOINT Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/2/4/7/3/img/82473.jpg)
15 |
JOINT SPI DE FOURCHE ORIGINE PIAGGIO 125 LIBERTY 1998>2005/GILERA 50 EAGLET -599201 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/7/0/1/8/img/87018.jpg)
16 |
ROULEMENT DE DIRECTION INFERIEUR ORIGINE PIAGGIO 50-125 ZIP, FLY, VESPA GTS, VESPA LXV, PRIMAVERA , VESPA S, 125-250-300-400-500 MP3 -65007545 Plus d'informationsQuantité requise : 1 |
|||||||||
|
16 |
ROULEMENT DE DIRECTION INFERIEUR ORIGINE PIAGGIO 50-125 ZIP, FLY, VESPA GTS, VESPA LXV, PRIMAVERA , VESPA S, 125-250-300-400-500 MP3 -65007545 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/2/8/8/9/img/152889.jpg)
17 |
ROULEMENT INFERIEUR DE DIRECTION ORIGINE PIAGGIO 50 TYPHOON 2018>/APRILIA 50 SR MOTARD 2018> -564260 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/1/6/1/img/68161.jpg)
18 |
JEU DE DIRECTION SCOOT ORIGINE PIAGGIO 50 ZIP, FLY, LIBERTY, VESPA LX, 125 VESPA PX, 125-250-300-400-500 MP3, YOURBAN/GILERA 50 STALKER, RUNNER, 125 NEXUS, RUNNER/APRILIA 50 SR (SUPERIEUR) -65069345 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/2/8/8/6/img/152886.jpg)
19 |
ROULEMENT SUPERIEUR DE DIRECTION ORIGINE PIAGGIO 50 TYPHOON 2018>/APRILIA 50 SR MOTARD 2018> -564257 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/8/3/img/63783.jpg)
20 |
RONDELLE DE SERRAGE DE FOURCHE ORIGINE PIAGGIO COMMUN A LA GAMME SCOOTER 50 CC ET MAXISCOOTER 125 CC -0037514 Plus d'informationsQuantité requise : 1 |
|||||||||
|
22 |
TIGE |
|||||||||
|
23 |
TIGE |
|||||||||
|
24 |
601983 - CARTOUCHE FOURCHE Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/3/9/img/65339.jpg)
25 |
ECROU SERRAGE DIRECTION ORIGINE PIAGGIO SUR L'ENSEMBLE DE LA GAMME MAXISCOOTER -0111094 Plus d'informationsQuantité requise : 1 |
|||||||||
