Eclatés de véhicule - PIAGGIO FLY 125 4T 2006-2007
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

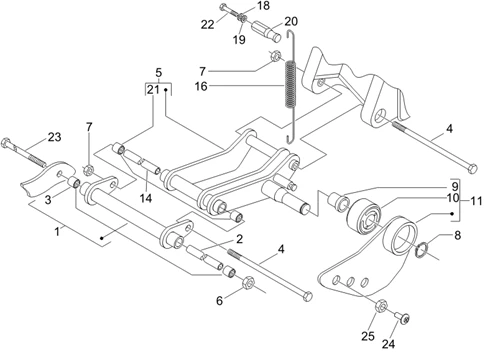

Suspensions - roues : 04.01 BRAS OSCILLANT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/61/Fly_125_4T_2006-2007_04.01.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/7/1/7/8/img/127178.jpg)
1 |
BRAS OSCILLANT COTE CADRE ORIGINE PIAGGIO 50-125 FLY 2006>2011/GILERA 125 RUNNER -56341R5- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/7/6/img/72976.jpg)
2 |
ENTRETOISE (L=215) BRAS OSCILLANT ORIGINE PIAGGIO 50-125 FLY 4T, 50 ZIP 4T/GILERA 125 RUNNER -CM067802 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/0/0/4/img/67004.jpg)
3 |
CAGE A AIGUILLES DE BRAS OSCILLANT ORIGINE PIAGGIO 125-250-300 X7, X8, X-EVO, X9, X10, BEVERLY, MP3, FLY, VESPA GTS VESPA LX, VESPA PRIMAVERA/APRILIA SPORT-CITY, SR MAX/GILERA NEXUS, RUNNER -56127R Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/0/6/img/66106.jpg)
4 |
AXE/VIS BRAS DE SUSPENSION (10X202) ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER 125-250-300 CC -271807 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/5/1/0/img/67510.jpg)
5 |
BRAS OSCILLANT COTE MOTEUR ORIGINE PIAGGIO 50-125 FLY 2006> -601744- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/9/6/5/img/65965.jpg)
6 |
ECROU (M10) DE SECURITE ORIGINE PIAGGIO COMMUN A LA GAMME -231370 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/6/5/img/63765.jpg)
7 |
ECROU AUTOBLOQUANT/NYLSTOP (M10) ORIGINE PIAGGIO COMMUN A LA GAMME -002440 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/8/1/4/img/63814.jpg)
8 |
CLIPS/CIRCLIPS (14.6) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -006416 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/2/6/img/66126.jpg)
9 |
DOUILLE POUR SILENTBLOC DE BRAS OSCILLANT MOTEUR ORIGINE PIAGGIO COMMUN A LA GAMME -273460 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/1/6/img/66116.jpg)
10 |
SILENTBLOC MOTEUR ORIGINE PIAGGIO 125-250 MP3 2007>, 125 X8 2004>, X9 2003>, X-EVO 2007>, X10 2012>, VESPA GTS 2007>/GILERA 125-250 NEXUS 2007>, RUNNER 2005>/APRILIA 125 SR-MAX 2011> -272750 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/5/0/6/img/67506.jpg)
11 |
SUPPORT SILENTBLOC MOTEUR ORIGINE PIAGGIO 125 FLY 2006>2011 -601620- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/7/5/img/72975.jpg)
14 |
ENTRETOISE BRAS OSCILLANT (L183MM) ORIGINE PIAGGIO 125-250-300-400-500 MP3, X7, X8, X9, X-EVO, X10, VESPA GTS/GILERA 125-250 NEXUS/APRILIA 125-250 ATLANTIC -CM067801 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/0/8/0/img/67080.jpg)
16 |
RESSORT DE BRAS OSCILLANT ORIGINE PIAGGIO 50-125 FLY 2007> -564813 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/6/6/img/65366.jpg)
18 |
RONDELLE PLATE (6X16) ORIGINE PIAGGIO COMMUN A LA LA GAMME -013880 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/8/3/8/img/63838.jpg)
19 |
RONDELLE RESSORT (6,4X11X0,5) ORIGINE PIAGGIO COMMUN A LA GAMME -006966 Plus d'informationsQuantité requise : 1 |
||||||
20 |
600309 - PIVOT Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
CAGE A AIGUILLES DE BRAS OSCILLANT ORIGINE PIAGGIO 125-250-300 X7, X8, X-EVO, X9, X10, BEVERLY, MP3, FLY, VESPA GTS VESPA LX, VESPA PRIMAVERA/APRILIA SPORT-CITY, SR MAX/GILERA NEXUS, RUNNER -56127R Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/4/9/7/img/68497.jpg)
22 |
VIS BTR (6X20) ORIGINE PIAGGIO COMMUN A LA GAMME -709674 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/0/4/2/img/67042.jpg)
23 |
AXE/VIS BRAS OSCILLANT ORIGINE PIAGGIO 50-125 FLY, LIBERTY, 50 TYPHOON, ZIP/GILERA 50 STALKER, RUNNER/APRILIA 50 SR MOTARD -563977 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/0/2/7/6/img/110276.jpg)
24 |
VIS BTR TETE BOMBEE (8X20) ORIGINE PIAGGIO COMMUN A LA GAMME -263381 Plus d'informationsQuantité requise : 3 |
||||||
|
25 |
ECROU M8 ORIGINE PIAGGIO COMMUN A LA GAMME -272176 Plus d'informationsQuantité requise : 3 |
