Eclatés de véhicule - PIAGGIO FLY 125 4T 2006-2007
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

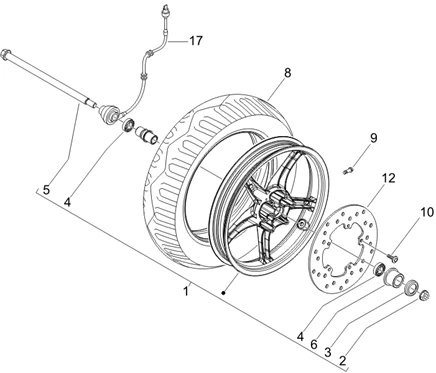

Suspensions - roues : 04.11 ROUE AVANT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/61/Fly_125_4T_2006-2007_04.11.PNG)
1 |
JANTE/ROUE AVANT ORIGINE PIAGGIO 50-125 FLY 2006>2007 -600301T- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/0/3/img/66103.jpg)
2 |
ECROU (M12) AXE DE ROUE ORIGINE PIAGGIO COMMUN A LA GAMME -271740 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/0/5/7/img/67057.jpg)
3 |
RONDELLE PARE POUSSIERE ROUE AVANT ORIGINE PIAGGIO 50 FLY, RUNNER, STAKER, TYPHOON 2016< -5644756 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/1/0/2/img/68102.jpg)
4 |
ROULEMENT (15X35X11) DE ROUE AVANT ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -649910 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/9/3/img/72993.jpg)
5 |
AXE DE ROUE AVANT ORIGINE PIAGGIO 50-125 FLY 2006> -CM076902- Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
564527 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
601462 - PNEU PIRELLI 120/70-12 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/9/4/img/66094.jpg)
9 |
VALVE TUBELESS ORIGINE PIAGGIO COMMUN A LA GAMME -270991 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/4/3/6/img/68436.jpg)
10 |
VIS BTR TETE BOMBEE (6X20) AVEC FREIN FILET ORIGINE PIAGGIO COMMUN A LA GAMME -667152 Plus d'informationsQuantité requise : 5 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/0/4/0/img/67040.jpg)
12 |
DISQUE DE FREIN SCOOT ORIGINE PIAGGIO 50-125 VESPA LX 2005>, VESPA S 2007>, PRIMAVERA 2013>, FLY 2005>, 50 ZIP SP 2006>, 125 VESPA PX 2001> AVANT -56395R Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/0/0/6/img/67006.jpg)
17 |
ENTRAINEUR DE COMPTEUR ORIGINE PIAGGIO 50-125 FLY, LIBERTY, 125-250-300-400-500 BEVERLY, HEXAGON 12 POUCES/GILERA 50-125 RUNNER -1C005023 Plus d'informationsQuantité requise : 1 |
