Eclatés de véhicule - PIAGGIO FLY 125 4T E3 2007-2008
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

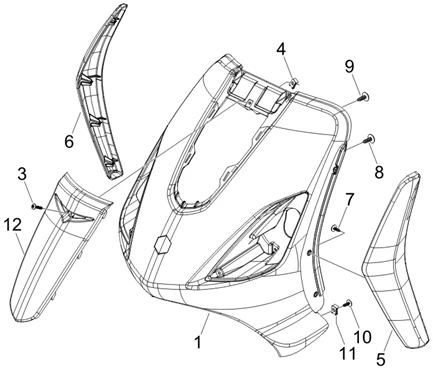

Châssis - parties plastiques - carrosseries : 02.26 TABLIER AVANT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/62/Fly_125_4T_E3_2007-2008_02.26.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/6/7/0/img/67670.jpg)
1 |
FACE AVANT ORIGINE PIAGGIO 50-125 FLY 2000>2007 BRUTE -621980 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/6/7/2/img/67672.jpg)
1 |
FACE AVANT ORIGINE PIAGGIO 50-125 FLY 2000>2011 NOIR 94 -6219800090 Plus d'informationsQuantité requise : 1 |
||||||
1 |
FACE AVANT ORIGINE PIAGGIO 50-125 FLY 2000>2007 BLEU 280 -62198000A3- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/6/7/4/img/67674.jpg)
1 |
FACE AVANT ORIGINE PIAGGIO 50-125 FLY GRIS 738/A -62198000F2- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/6/7/5/img/67675.jpg)
1 |
FACE AVANT ORIGINE PIAGGIO 50-125 FLY 2000>2007 ROUGE 894 -62198000R7 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/7/3/0/img/67730.jpg)
3 |
VIS CRUCIFORME (4.2X15) TARAUD ORIGINE PIAGGIO COMMUN A LA GAMME -622840 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/2/6/img/72926.jpg)
4 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/7/1/1/img/67711.jpg)
5 |
DEFLECTEUR GAUCHE ORIGINE PIAGGIO 50-125 FLY -6219920043 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/7/1/2/img/67712.jpg)
6 |
DEFLECTEUR DROIT ORIGINE PIAGGIO 50-125 FLY -6219930043 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/3/0/1/img/66301.jpg)
7 |
VIS DE CARENAGE (3,5X13) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -297498 Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/1/7/img/66117.jpg)
8 |
VIS TBC (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -272836 Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
VIS DE CARENAGE (3,5X13) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -297498 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/3/5/img/66035.jpg)
10 |
VIS AUTOTARAUDEUSE (4,2X13) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -259349 Plus d'informationsQuantité requise : 2 |
||||||
|
11 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 2 |
||||||
|
12 |
COUVERCLE DE FACE AVANT ORIGINE PIAGGIO 50-125 FLY 2006>2011 BRUT A PEINDRE -621983- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/6/8/3/img/67683.jpg)
12 |
COUVERCLE DE FACE AVANT ORIGINE PIAGGIO 50-125 FLY 2006>2011 NOIR 94 -6219830090 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/4/1/5/7/img/84157.jpg)
12 |
COUVERCLE DE FACE AVANT ORIGINE PIAGGIO 50-125 FLY 2006>2011 BLEU 280 -62198300A3- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/6/8/4/img/67684.jpg)
12 |
COUVERCLE DE FACE AVANT ORIGINE PIAGGIO 50-125 FLY 2006>2011 GRIS 738/A -62198300F2 Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
62198300R7 - COUVERCLE * Plus d'informationsQuantité requise : 1 |
