Eclatés de véhicule - PIAGGIO FLY 125 4T E3 2007-2008
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

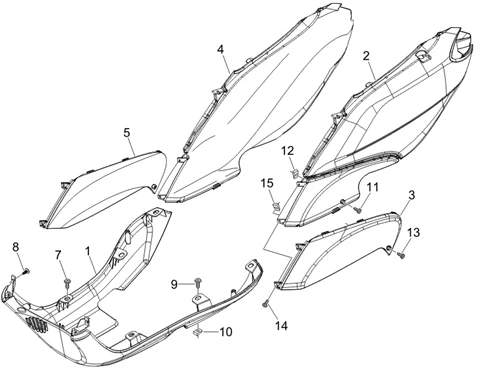

Châssis - parties plastiques - carrosseries : 02.32 COUVERTURES LATERALES - SPOILER
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/62/Fly_125_4T_E3_2007-2008_02.32.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/6/8/6/img/67686.jpg)
1 |
SPOILER ORIGINE PIAGGIO 50-125 FLY 2005>2011 -6219840043 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/6/8/9/img/67689.jpg)
2 |
AILE/FLANC ARRIERE GAUCHE ORIGINE PIAGGIO 50-125 FLY 2008>2011 BRUT A PEINDRE -621986 Plus d'informationsQuantité requise : 1 |
|||||||||
2 |
6219860090 - FLANC ARR.GAU. Plus d'informationsQuantité requise : 1 |
|||||||||
|
2 |
AILE ARRIERE GAUCHE ORIGINE PIAGGIO 50-125 FLY 2008>2011 BLEU 280 -62198600A3- Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/6/9/3/img/67693.jpg)
2 |
AILE/FLANC ARRIERE GAUCHE ORIGINE PIAGGIO 50-125 FLY 2008>2011 GRIS 738/A -62198600F2- Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/6/9/4/img/67694.jpg)
2 |
AILE/FLANC ARRIERE GAUCHE ORIGINE PIAGGIO 50-125 FLY 2008>2011 ROUGE 894 -62198600R7 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/7/0/8/img/67708.jpg)
3 |
COUVERTURE INFERIEUR AILE GAUCHE ORIGINE PIAGGIO 50-125 FLY 2010> -621990000D Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/6/9/6/img/67696.jpg)
4 |
AILE/FLANC ARRIERE DROITE ORIGINE PIAGGIO 50-125 FLY 2008>2011 BRUT A PEINDRE -621987 Plus d'informationsQuantité requise : 1 |
|||||||||
|
4 |
AILE/FLANC ARRIERE DROITE ORIGINE PIAGGIO 50-125 FLY 2008>2011 NOIR 94 -6219870090- Plus d'informationsQuantité requise : 1 |
|||||||||
|
4 |
AILE/FLANC ARRIERE DROITE ORIGINE PIAGGIO 50-125 FLY 2008>2011 BLEU 280 -62198700A3- Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/7/0/0/img/67700.jpg)
4 |
AILE/FLANC ARRIERE DROITE ORIGINE PIAGGIO 50-125 FLY 2008>2011 GRIS 738/A -62198700F2- Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/7/0/1/img/67701.jpg)
4 |
AILE/FLANC ARRIERE DROITE ORIGINE PIAGGIO 50-125 FLY 2008>2011 ROUGE 894 -62198700R7 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/7/1/0/img/67710.jpg)
5 |
COUVERTURE INFERIEUR AILE DROIT ORIGINE PIAGGIO 50-125 FLY 2010> -621991000D- Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/1/1/3/img/67113.jpg)
7 |
VIS CARENAGE (M6) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -575249 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/3/0/1/img/66301.jpg)
8 |
VIS DE CARENAGE (3,5X13) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -297498 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/9/2/img/66092.jpg)
9 |
VIS AUTOTARAUDEUSE (3.85X16) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -270793 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/9/img/66009.jpg)
10 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/3/5/img/66035.jpg)
11 |
VIS AUTOTARAUDEUSE (4,2X13) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -259349 Plus d'informationsQuantité requise : 8 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/2/6/img/72926.jpg)
12 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 4 |
|||||||||
|
13 |
VIS AUTOTARAUDEUSE (4,2X13) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -259349 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/2/8/img/66028.jpg)
14 |
VIS DE CARENAGE (3X18) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -258249 Plus d'informationsQuantité requise : 4 |
|||||||||
|
15 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 6 |
|||||||||
