Eclatés de véhicule - PIAGGIO FLY 125 4T-3V ie E3 LEM 2012-2013
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

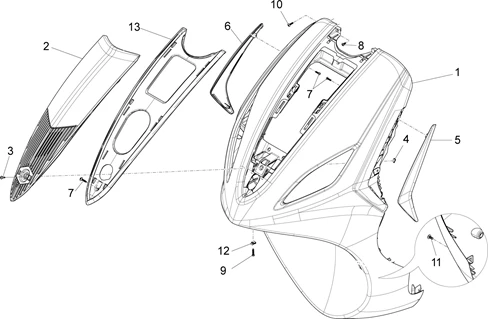

Châssis - parties plastiques - carrosseries : 02.26 TABLIER AVANT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/60/Fly_125_4T-3V_ie_E3_LEM_2012-2013_02.26.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/9/2/5/img/90925.jpg)
1 |
FACE AVANT ORIGINE PIAGGIO 50-125 FLY 2012> BRUT A PEINDRE -673072- Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/9/2/6/img/90926.jpg)
1 |
FACE AVANT ORIGINE PIAGGIO 50-125 FLY 2012> BLANC 566 -67307260BT- Plus d'informationsQuantité requise : 1 |
|||||||||
1 |
67307200DE - TABLIER AVT Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
FACE AVANT ORIGINE PIAGGIO 50-125 FLY 2012> NOIR 79/A -67307200ND- Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
FACE AVANT ORIGINE PIAGGIO 50-125 FLY 2012> NOIR 98/A -67307200XN- Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/9/3/3/img/90933.jpg)
1 |
FACE AVANT ORIGINE PIAGGIO 50-125 FLY 2012> ROUGE 894 -67307240R7 Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
67307200XR - TABLIER AVT * Plus d'informationsQuantité requise : 1 |
|||||||||
|
2 |
673557000C - GRILLE Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/6/5/img/73365.jpg)
3 |
VIS TORX (6X16) AVEC EPAULEMENT ORIGINE PIAGGIO COMMUN A LA GAMME -CM179202 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/9/img/66009.jpg)
4 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/9/3/4/img/90934.jpg)
5 |
DEFLECTEUR AVANT GAUCHE ORIGINE PIAGGIO 50-125 FLY 2012> -673073000C Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/9/3/5/img/90935.jpg)
6 |
DEFLECTEUR AVANT DROIT ORIGINE PIAGGIO 50-125 FLY 2012> -673074000C Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/3/0/1/img/66301.jpg)
7 |
VIS DE CARENAGE (3,5X13) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -297498 Plus d'informationsQuantité requise : 6 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/6/4/img/73364.jpg)
8 |
VIS TORX (6X22) CARENAGE ORIGINE PIAGGIO COMMUN A LA GAMME -CM179201 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/5/7/img/73357.jpg)
9 |
VIS TORX (4,2X16) AUTOTARAUDEUSE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178601 Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/7/2/img/73372.jpg)
10 |
VIS TORX (4X16) TARAUD CARENAGE ORIGINE PIAGGIO COMMUN A LA GAMME -CM180701 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/6/6/img/73366.jpg)
11 |
VIS TORX (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -CM179301 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/6/7/img/73367.jpg)
11 |
VIS TORX (6X22) TETE BOMBEE ORIGINE PIAGGIO COMMUN A LA GAMME -CM179302 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/2/6/img/72926.jpg)
12 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 4 |
|||||||||
|
13 |
673556 - ENCADREMENT Plus d'informationsQuantité requise : 1 |
|||||||||
