Eclatés de véhicule - PIAGGIO FLY 125 4T-3V ie E3 LEM 2012-2013
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

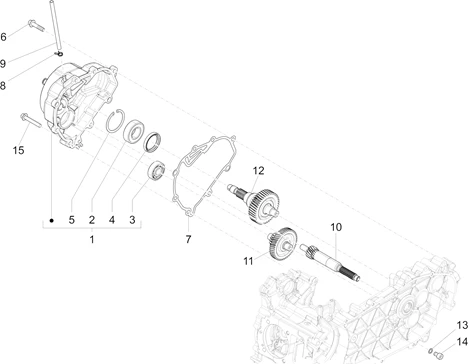

Moteur : 01.25 ENSEMBLE RÉDUCTEUR
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/60/Fly_125_4T-3V_ie_E3_LEM_2012-2013_01.25.PNG)
1 |
B0160435 - COUVERCLE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/9/3/9/3/img/139393.jpg)
2 |
ROULEMENT (30X55X13) DE TRANSMISSION ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -1A005376R Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/2/8/4/7/img/92847.jpg)
3 |
ROULEMENT (15X42X13) RADIAL ENSEMBLE REDUCTEUR ORIGINE COMMUN A LA GAMME PIAGGIO -83026R Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
B015440 - BAGUE D'ETANCHEITE 38X50X7 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/8/2/5/img/68825.jpg)
5 |
CLIPS/CIRCLIPS ARBRE DE TRASMISSION ORIGINE PIAGGIO COMMUN A LA GAMME -829206 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/7/1/8/img/72718.jpg)
6 |
VIS BRIDE TH (8X35) ORIGINE PIAGGIO COMMUN A LA GAMME -B016772 Plus d'informationsQuantité requise : 5 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/4/6/9/7/img/94697.jpg)
7 |
JOINT COUVERCLE DE REDUCTEUR ORIGINE PIAGGIO 125 2012> COMMUN A LA GAMME -B016456 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/8/9/4/img/72894.jpg)
8 |
COLLIER DE SERRAGE DURITE (10X13) ORIGINE PIAGGIO COMMUN A LA GAMME -CM002908 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/3/5/img/73335.jpg)
9 |
TUBE/CONDUIT DE PURGE ORIGINIE PIAGGIO COMMUN A LA GAMME -CM162202 Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
B017168 - ARBRE DE POULIE Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
B0167545 - ARBRE TRNSMISSION Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/4/9/5/1/3/img/149513.jpg)
12 |
AXE ROUE ARRIERE ORIGINE PIAGGIO 125 FLY 4T 3V 2012>2013 -B0167566 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/6/8/9/img/66689.jpg)
13 |
JOINT DE VIDANGE CARTER DE TRANSMISSION (8,2X12X1) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -485703 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/8/5/img/66085.jpg)
14 |
VIS BTR (8X12) ORIGINE PIAGGIO COMMUN A LA GAMME -269755 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/9/8/7/2/img/109872.jpg)
15 |
VIS BRIDE TH (8X50) ORIGINE PIAGGIO COMMUN A LA GAMME -1A001623 Plus d'informationsQuantité requise : 3 |
