Eclatés de véhicule - PIAGGIO FLY 125 4T-3V ie E3 LEM 2012-2013
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

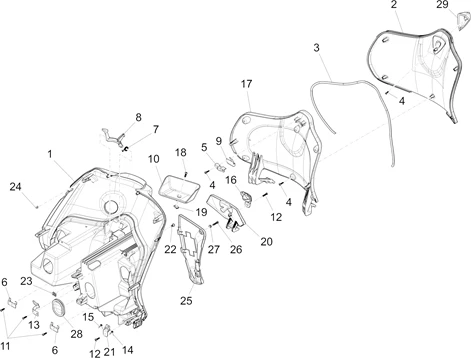

Châssis - parties plastiques - carrosseries : 02.30 COFFRE AVANT - CONTRE-TABLIER
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/60/Fly_125_4T-3V_ie_E3_LEM_2012-2013_02.30.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/2/7/2/8/img/82728.jpg)
1 |
TABLIER INTERIEUR ORIGINE PIAGGIO 50-125 FLY 2012>2015 -5A0000400000C Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/9/6/1/img/90961.jpg)
2 |
PORTE DE COFFRE AVANT ORIGINE PIAGGIO 50-125 FLY 2012> BRUT A PEINDRE -673084 Plus d'informationsQuantité requise : 1 |
||||||
2 |
67308400R7 - ABATTANT POUR COFFRE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/9/6/4/img/90964.jpg)
2 |
PORTE DE COFFRE AVANT ORIGINE PIAGGIO 50-125 FLY 2012> ROUGE 854/A -67308400XR Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/9/6/5/img/90965.jpg)
2 |
PORTE DE COFFRE AVANT ORIGINE PIAGGIO 50-125 FLY 2012> BLANC 566 -67308400BT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/9/6/6/img/90966.jpg)
2 |
PORTE DE COFFRE AVANT ORIGINE PIAGGIO 50-125 FLY 2012> BLEU 222/A -67308400DE Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
67308440ND - ABATTANT POUR COFFRE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/9/6/8/img/90968.jpg)
2 |
PORTE DE COFFRE AVANT ORIGINE PIAGGIO 50-125 FLY 2012> NOIR 98/A -67308400XN Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
CM016804 - JOINT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/3/0/1/img/66301.jpg)
4 |
VIS DE CARENAGE (3,5X13) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -297498 Plus d'informationsQuantité requise : 9 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/2/img/66002.jpg)
5 |
EQUERRE FERMETURE PORTE DE COFFRE ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -252420 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/2/2/img/66022.jpg)
6 |
EQUERRE FIXATION PORTE DE COFFRE ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -257614 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/2/3/img/66023.jpg)
7 |
RESSORT DE LEVIER DE COFFRE AVANT ORIGINE PIAGGIO 50-125 FLY, LIBERTY, VESPA LX -257617 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/1/4/5/0/img/91450.jpg)
8 |
673692 - CROCHET Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/0/9/1/img/67091.jpg)
9 |
PLAQUETTE FERMETURE PORTE DE COFFRE AVANT ORIGINE PIAGGIO 50-125 FLY, LIBERTY, VESPA LX -573057 Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
673696000C - CERCLE COFFRE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/7/2/img/73372.jpg)
11 |
VIS TORX (4X16) TARAUD CARENAGE ORIGINE PIAGGIO COMMUN A LA GAMME -CM180701 Plus d'informationsQuantité requise : 3 |
||||||
|
12 |
VIS DE CARENAGE (3,5X13) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -297498 Plus d'informationsQuantité requise : 3 |
||||||
|
13 |
674527 - PLAQUETTE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/2/7/2/2/img/82722.jpg)
14 |
RESSORT GAUCHE DE COFFRE ORIGINE PIAGGIO 50-125 FLY 2012>2015 -5A000009 Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
781170 - RESSORT Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
5A000008 - RESSORT Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
673695 - POIGNEE Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
673085 - PORTE COFFRE AV Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/5/8/img/73358.jpg)
18 |
VIS TORX (4,2X13) AUTOTARAUDEUSE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178603 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/2/6/img/72926.jpg)
19 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/9/7/3/img/90973.jpg)
20 |
TRAPPE A ESSENCE ORIGINE PIAGGIO 50-125 FLY 2012> ROUGE 854/A -67308600XR Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/2/7/3/0/img/82730.jpg)
20 |
TRAPPE A ESSENCE ORIGINE PIAGGIO 50-125 FLY 2012> BRUT A PEINDRE -5A0000430000C Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/9/7/5/img/90975.jpg)
20 |
TRAPPE A ESSENCE ORIGINE PIAGGIO 50-125 FLY 2012> BLEU 222/A -67308640DE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
TRAPPE A ESSENCE ORIGINE PIAGGIO 50-125 FLY 2012> BRUT A PEINDRE -5A0000430000C Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/9/7/7/img/90977.jpg)
20 |
TRAPPE A ESSENCE ORIGINE PIAGGIO 50-125 FLY 2012> NOIR 98/A -67308640XN- Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
5A000007 - SUPPORT DE FIXATION PORTE Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
673693 - DOOR SECURING PLATE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/6/5/img/73365.jpg)
22 |
VIS TORX (6X16) AVEC EPAULEMENT ORIGINE PIAGGIO COMMUN A LA GAMME -CM179202 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/9/img/66009.jpg)
23 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/4/0/4/img/73404.jpg)
24 |
AGRAPHE ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -D9004468091 Plus d'informationsQuantité requise : 4 |
||||||
|
25 |
673690000C - ABATTANT BATTERIE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/5/7/img/73357.jpg)
26 |
VIS TORX (4,2X16) AUTOTARAUDEUSE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178601 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/8/3/2/img/65832.jpg)
27 |
AGRAPHE/CHEVILLE A EXPANSION ORIGINE PIAGGIO COMMUN A TOUTE LE GAMME -199190 Plus d'informationsQuantité requise : 2 |
||||||
|
28 |
673827 - BOUCHON SELLE Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/1/4/5/2/img/91452.jpg)
29 |
POIGNEE BOITE A GANT ORIGINE PIAGGIO 50-125 LIBERTY IGET 2015> FLY 50-125 2012-2015> -673694 Plus d'informationsQuantité requise : 1 |
