Eclatés de véhicule - PIAGGIO FLY 125 4T-3V ie E3 LEM 2012-2013
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

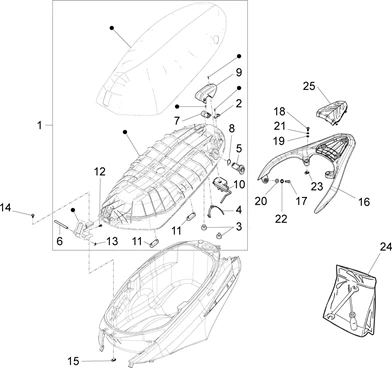

Châssis - parties plastiques - carrosseries : 02.39 SELLE/SIEGES - TROUSSE À OUTILS
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/60/Fly_125_4T-3V_ie_E3_LEM_2012-2013_02.39.PNG)
1 |
SELLE ORIGINE PIAGGIO 50-125 FLY 2012> NOIRE -67453200C1- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/2/9/4/img/66294.jpg)
2 |
PONTET DOIGT DE SERRURE ORIGINE PIAGGIO COMMUN A LA GAMME -296743 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/1/5/7/img/67157.jpg)
3 |
TAMPON DE SELLE ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -577492 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/3/0/7/img/66307.jpg)
4 |
COLLIER ORIGINE PIAGGIO COMMUN A LA GAMME -298729 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/1/4/8/0/img/91480.jpg)
5 |
CORPS SERRURE DE SELLE ORIGINE PIAGGIO 50-125 2012>2015 -673816 Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
672633 - PIN Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
673817 - CAME Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
RESSORT CORPS SERRURE SELLE ORIGINE PIAGGIO 50-125 FLY 2013> -672628- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/1/4/8/2/img/91482.jpg)
9 |
COUVERCLE/CACHE MECANISME OUVERTURE DE SELLE ORIGINE PIAGGIO 50-125 FLY 2012> -673818 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/1/4/8/3/img/91483.jpg)
10 |
MECANISME OUVERTURE DE SELLE ORIGINE PIAGGIO 50-125 FLY 2012> -673820 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/2/9/2/img/66292.jpg)
11 |
TAMPON SELLE ORIGINE PIAGGIO COMMIN A LA GAMME -296456 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/5/9/img/73359.jpg)
12 |
VIS TORX (4.2X21.5) TARAUD DE CARENAGE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178604 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/9/7/img/63797.jpg)
13 |
CLIPS/CIRCLIPS DIAMETRE 5MM ORIGINE PIAGGIO COMMUN A LA GAMME -005965 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/7/0/6/img/72706.jpg)
14 |
VIS BRIDE TH (6X14) ORIGINE PIAGGIO COMMUN A LA GAMME -B016426 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/9/img/66009.jpg)
15 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485 Plus d'informationsQuantité requise : 2 |
||||||
|
16 |
PORTE BAGAGE ARRIERE ORIGINE PIAGGIO 50-125 FLY 2012>2017 -6745290095- Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
975840 - VIS Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/6/8/img/73368.jpg)
18 |
VIS TORX (6X30) TETE BOMBEE ORIGINE PIAGGIO COMMUN A LA GAMME -CM179303 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/7/7/img/63777.jpg)
19 |
RONDELLE PLATE (6X12X1) ORIGINE PIAGGIO COMMUN A LA GAMME -003056 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/7/9/img/63779.jpg)
20 |
RONDELLE PLATE (8,4X15X1,5) ORIGINE PIAGGIO COMMUN A LA GAMME -003058 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/4/5/img/65345.jpg)
21 |
RONDELLE EVENTAIL (6,6X11X0) ORIGINE PIAGGO COMMUN A LA GAMME -012533 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/4/9/img/65349.jpg)
22 |
RONDELLE EVENTAIL ( 8.3X14) ORIGINE PIAGGIO COMMUN A LA GAMME -012540 Plus d'informationsQuantité requise : 2 |
||||||
|
23 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485 Plus d'informationsQuantité requise : 2 |
||||||
|
24 |
7812355 - TROUSSE OUTILS Plus d'informationsQuantité requise : 1 |
||||||
|
25 |
674530000C - CACHE P B * Plus d'informationsQuantité requise : 1 |
