Eclatés de véhicule - PIAGGIO FLY 125 4T-3V ie E3 LEM 2012-2013
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

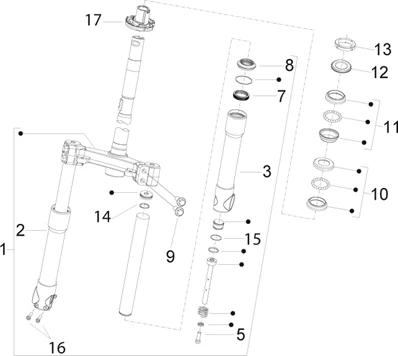

Suspensions - roues : 04.02 FOURCHE/TUBE DIRECTION - ENSEMBLE BUTÉE DIR.
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/60/Fly_125_4T-3V_ie_E3_LEM_2012-2013_04.02.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/2/3/1/img/90231.jpg)
1 |
FOURCHE AVANT ORIGINE PIAGGIO 50-125 FLY 2012>2015 -667409 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/2/6/2/img/90262.jpg)
2 |
BRAS DE FOURCHE DROIT ORIGINE PIAGGIO 50-125 FLY 2012> -667623- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/2/6/1/img/90261.jpg)
3 |
BRAS DE FOURCHE GAUCHE ORIGINE PIAGGIO 50-125 FLY 2012> -667622 Plus d'informationsQuantité requise : 1 |
||||||
5 |
650433 - TORNILLO Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/3/9/6/img/90396.jpg)
7 |
JOINT SPI (33X45X8/10) ORIGINE PIAGGIO COMMUN A LA GAMME -668492 Plus d'informationsQuantité requise : 2 |
||||||
|
8 |
668497 - JOINT ANTI-POUSSIERE * Plus d'informationsQuantité requise : 2 |
||||||
|
9 |
668495 - VIS Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/7/0/1/8/img/87018.jpg)
10 |
ROULEMENT DE DIRECTION INFERIEUR ORIGINE PIAGGIO 50-125 ZIP, FLY, VESPA GTS, VESPA LXV, PRIMAVERA , VESPA S, 125-250-300-400-500 MP3 -65007545 Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
ROULEMENT DE DIRECTION INFERIEUR ORIGINE PIAGGIO 50-125 ZIP, FLY, VESPA GTS, VESPA LXV, PRIMAVERA , VESPA S, 125-250-300-400-500 MP3 -65007545 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/1/6/1/img/68161.jpg)
11 |
JEU DE DIRECTION SCOOT ORIGINE PIAGGIO 50 ZIP, FLY, LIBERTY, VESPA LX, 125 VESPA PX, 125-250-300-400-500 MP3, YOURBAN/GILERA 50 STALKER, RUNNER, 125 NEXUS, RUNNER/APRILIA 50 SR (SUPERIEUR) -65069345 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/2/6/4/img/67264.jpg)
12 |
RONDELLE DE DIRECTION ORIGINE PIAGGIO COMMUN A LA GAMME -582787 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/3/9/img/65339.jpg)
13 |
ECROU SERRAGE DIRECTION ORIGINE PIAGGIO SUR L'ENSEMBLE DE LA GAMME MAXISCOOTER -0111094 Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
668498 - SEGMENT Plus d'informationsQuantité requise : 2 |
||||||
|
15 |
668496 - JOINT Plus d'informationsQuantité requise : 2 |
||||||
|
16 |
668494 - VIS Plus d'informationsQuantité requise : 2 |
||||||
|
17 |
673830 - COLLIER Plus d'informationsQuantité requise : 1 |
