Eclatés de véhicule - PIAGGIO FLY 125 4T-3V ie E3 LEM 2012-2013
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

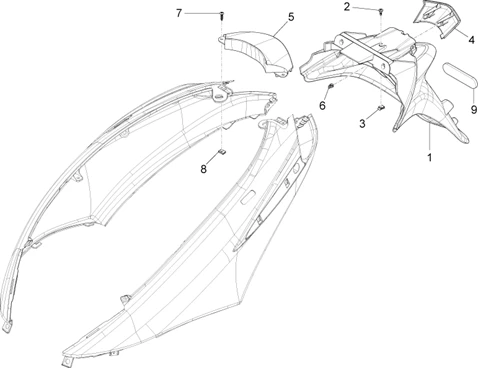

Châssis - parties plastiques - carrosseries : 02.37 COUVERCLE ARRIÈRE - PARE-BOUE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/60/Fly_125_4T-3V_ie_E3_LEM_2012-2013_02.37.PNG)
1 |
675638000C - GARDE BOUE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/6/4/img/73364.jpg)
2 |
VIS TORX (6X22) CARENAGE ORIGINE PIAGGIO COMMUN A LA GAMME -CM179201 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/9/img/66009.jpg)
3 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/1/4/3/0/img/91430.jpg)
4 |
LIAISON INFERIEURE DES AILES ARRIERE ORIGINE PIAGGIO 50-125 FLY 2013> BRUT A PEINDRE -673683 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/1/4/3/1/img/91431.jpg)
4 |
LIAISON INFERIEURE DES AILES ARRIERE ORIGINE PIAGGIO 50-125 FLY 2013> BLANC 566 -67368300BT Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
67368300DE - PARTIE AR FLANC Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/1/4/3/4/img/91434.jpg)
4 |
LIAISON INFERIEURE DES AILES ARRIERE ORIGINE PIAGGIO 50-125 FLY 2013> NOIR 79/A -67368300ND Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/1/4/3/5/img/91435.jpg)
4 |
LIAISON INFERIEURE DES AILES ARRIERE ORIGINE PIAGGIO 50-125 FLY 2013> NOIR 98/A -67368300XN Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
67368340R7 - PARTIE AR FLANC Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/1/4/3/8/img/91438.jpg)
4 |
LIAISON INFERIEURE DES AILES ARRIERE ORIGINE PIAGGIO 50-125 FLY 2013> ROUGE 854/A -67368340XR Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/1/4/3/9/img/91439.jpg)
5 |
LIAISON SUPERIEURE DES AILES ARRIERE ORIGINE PIAGGIO 50-125 FLY 2013> BRUT A PEINDRE -673684 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/1/4/4/0/img/91440.jpg)
5 |
LIAISON SUPERIEURE DES AILES ARRIERE ORIGINE PIAGGIO 50-125 FLY 2013> BLANC 566 -67368400BT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/1/4/4/1/img/91441.jpg)
5 |
LIAISON SUPERIEURE DES AILES ARRIERE ORIGINE PIAGGIO 50-125 FLY 2013> BLEU 22/A -67368400DE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/1/4/4/3/img/91443.jpg)
5 |
LIAISON SUPERIEURE DES AILES ARRIERE ORIGINE PIAGGIO 50-125 FLY 2013> NOIR 79/A -67368400ND Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/1/4/4/4/img/91444.jpg)
5 |
LIAISON SUPERIEURE DES AILES ARRIERE ORIGINE PIAGGIO 50-125 FLY 2013> BLANC 566 -67368400XN Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
67368440R7 - PARTIE AR FLANC Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/1/4/4/7/img/91447.jpg)
5 |
LIAISON SUPERIEURE DES AILES ARRIERE ORIGINE PIAGGIO 50-125 FLY 2013> ROUGE 854/A -67368440XR Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/4/0/4/img/73404.jpg)
6 |
AGRAPHE ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -D9004468091 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/5/7/img/73357.jpg)
7 |
VIS TORX (4,2X16) AUTOTARAUDEUSE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178601 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/2/6/img/72926.jpg)
8 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/2/5/3/img/67253.jpg)
9 |
CATADIOPTRE ARRIERE ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -58233R5 Plus d'informationsQuantité requise : 1 |
