Eclatés de véhicule - PIAGGIO FLY 125 4T-3V ie E3 LEM 2012-2013
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

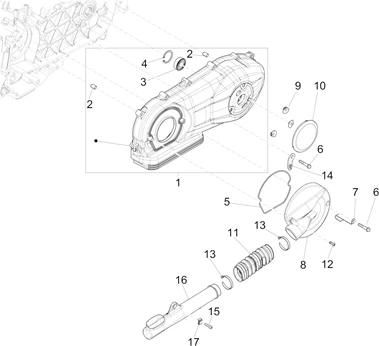

Moteur : 01.15 COUVERCLE CARTER - REFOIDISSEMENT CARTER
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/60/Fly_125_4T-3V_ie_E3_LEM_2012-2013_01.15.PNG)
1 |
COUVERCLE DE TRANSMISSION ORIGINE PIAGGIO 125 FLY, 150 VESPA LX, PRIMAVERA, SPRINT, LIBERTY (MOTEUR 3 SOUPAPES) -B0176695- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/6/9/6/img/72696.jpg)
2 |
DOUILLE DE CENTRAGE (9,5X15) CARTER ORIGINE PIAGGIO COMMUN ALA GAMME -B015956 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/5/7/1/img/66571.jpg)
3 |
ROULEMENT (15X35X11) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME MAXISCOOTER 125-250-300 -4789853 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/8/2/3/img/63823.jpg)
4 |
CIRCLIPS (D=38) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -006635 Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
B016453 - JOINT Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
VIS BRIDE TH (6X35) ORIGINE PIAGGIO COMMUN A LA GAMME -1A000348 Plus d'informationsQuantité requise : 10 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/3/6/7/img/66367.jpg)
6 |
VIS BRIDE TH (6X35) ORIGINE PIAGGIO COMMUN A LA GAMME -414838 Plus d'informationsQuantité requise : 10 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/4/1/4/img/90414.jpg)
7 |
COLLIER PATTE DE FIXATION ORIGINE PIAGGIO COMMUN A LA GAMME -668643 Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
1A000068 - COUVERCLE DU REFROIDISSEMENT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/3/7/8/img/70378.jpg)
9 |
TAMPON/INSERT ARRET FIXATION COUVERCLE TRANMISSION ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER 125-250-300 CC -871458 Plus d'informationsQuantité requise : 3 |
||||||
|
10 |
CACHE DU COUVERCLE DE LA TRANSMISSION ORIGINE PIAGGIO 50-125 LIBERTY 2013> -CM166002 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/4/5/9/img/68459.jpg)
11 |
MANCHON AIR CARTER ORIGINE PIAGGIO 125 FLY, LIBERTY 2012> -672258 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/7/0/7/img/72707.jpg)
12 |
VIS BTR TETE BOMBEE (5X14) ORIGINE PIAGGIO COMMUN A LA GAMME -B016455 Plus d'informationsQuantité requise : 2 |
||||||
|
13 |
781328 - COLLIER. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/3/3/8/img/69338.jpg)
14 |
COLLIER DE FIXATION PASSE CABLE ORIGINE PIAGGIO COMMUN A LA GAMME -844964 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/6/4/img/73364.jpg)
15 |
VIS TORX (6X22) CARENAGE ORIGINE PIAGGIO COMMUN A LA GAMME -CM179201 Plus d'informationsQuantité requise : 2 |
||||||
|
16 |
673825 - TUYAU DE REFROID. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/9/img/66009.jpg)
17 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485 Plus d'informationsQuantité requise : 2 |
