Eclatés de véhicule - PIAGGIO FLY 125 4T-3V ie E3 LEM 2012-2013
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

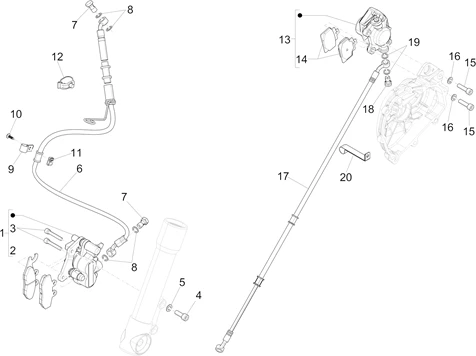

Instalation du freins - transmisisons : 05.01 TUYAUS DU FREINS - ETRIERS DE FREIN
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/60/Fly_125_4T-3V_ie_E3_LEM_2012-2013_05.01.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/8/0/img/72980.jpg)
1 |
ETRIER DE FREIN SCOOT ORIGINE PIAGGIO 50-125 FLY 2005>, LIBERTY 2009>, VESPA PRIMAVERA 2013>, VESPA SPRIN 2014>, 125 X-EVO, VESPA GTS/GILERA 50 RUNNER, 125 NEXUS, SR (HENG-TONG SLX 12') -CM0683016 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/1/7/9/img/68179.jpg)
2 |
PLAQUETTE DE FREIN ORIGINE PIAGGIO 125 BEVERLY 2010> AV, FLY 2013> AV, LIBERTY 2013> AV, 300 BEVERLY 2010> AV, 300 VESPA GTS 2012> AV, 250 VESPA GTS 2005> AV, 500 X10 2012> AV, 350 BEVERLY 2013> AV (PAIRE) -651253 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/3/9/6/img/68396.jpg)
3 |
PIVOT/TIGE ETRIER DE FREIN ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -666139 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/6/9/img/67369.jpg)
4 |
VIS BTR (8X25) ORIGINE PIAGGIO COMMUN A LA GAMME -598919 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/4/9/1/img/68491.jpg)
5 |
RONDELLE ELASTIQUE COURBE (8.4X15X0.8) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -709047 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/2/9/6/img/90296.jpg)
6 |
DURITE/FLEXIBLE/TUYAU DE FREIN AVANT ORIGINE PIAGGIO 50-125 FLY 2012>2015 -667902 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/5/0/img/66050.jpg)
7 |
VIS BANJO POUR FREIN ORIGINE PIAGGIO COMMUN A LA GAMME -265451 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/2/3/img/65723.jpg)
8 |
JOINT CUIVRE (10X14X1) ETRIER DE FREIN ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -127927 Plus d'informationsQuantité requise : 2 |
||||||
9 |
675510 - COLLIER Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/5/8/img/73358.jpg)
10 |
VIS TORX (4,2X13) AUTOTARAUDEUSE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178603 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/2/6/img/72926.jpg)
11 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
CM006904 - OLLIER Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/8/7/1/4/8/img/187148.jpg)
13 |
ETRIER DE FREIN ARRIERE HENG-TONG ORIGINE PIAGGIO 125 FLY 2012>, 125-250 VESPA GTS 2007>, 300 VESPA GTS 2010>, 125 HEXAGON GTX 1998>2005/GILERA 125 RUNNER 2005> -CM294804 Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
ETRIER DE FREIN ARRIERE HENG-TONG ORIGINE PIAGGIO 125 FLY 2012>, 125-250 VESPA GTS 2007>, 300 VESPA GTS 2010>, 125 HEXAGON GTX 1998>2005/GILERA 125 RUNNER 2005> -CM294804 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/0/0/8/img/68008.jpg)
14 |
PLAQUETTE FREIN ORIGINE PIAGGIO 125-250-300 VESPA GTS 2005> AR/GILERA 125 RUNNER 2005> AR (PAIRE) -647161 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/9/6/img/65396.jpg)
15 |
VIS BTR (8X30) ORIGINE PIAGGIO COMMUN A LA GAMME -015792 Plus d'informationsQuantité requise : 2 |
||||||
|
16 |
RONDELLE ELASTIQUE COURBE (8.4X15X0.8) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -709047 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/5/1/1/img/90511.jpg)
17 |
DURITE/FLEXIBLE/TUYAU DE FREIN ARRIERE ORIGINE PIAGGIO 125 FLY 2012 -669093- Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
781282 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
JOINT CUIVRE (10X14X1) ETRIER DE FREIN ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -127927 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/5/9/7/5/img/75975.jpg)
20 |
1C000288 - COLLIER * Plus d'informationsQuantité requise : 1 |
