Eclatés de véhicule - PIAGGIO FLY 125 4T-3V ie E3 DT 2013
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

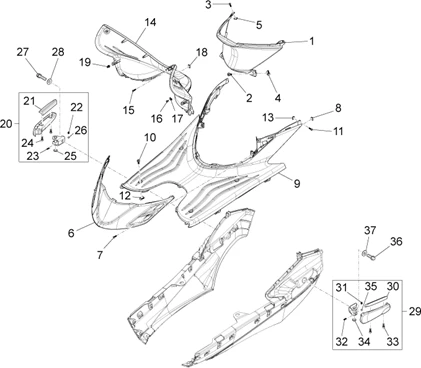

Châssis - parties plastiques - carrosseries : 02.31 PROTECTION CENTRALE - REPOSE-PIEDS
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/59/Fly_125_4T-3V_ie_E3_DT_2013_02.31.PNG)
1 |
673679000C - PROTECTION SELLE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/6/5/img/73365.jpg)
2 |
VIS TORX (6X16) AVEC EPAULEMENT ORIGINE PIAGGIO COMMUN A LA GAMME -CM179202 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/5/7/img/73357.jpg)
3 |
VIS TORX (4,2X16) AUTOTARAUDEUSE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178601 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/9/img/66009.jpg)
4 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/2/6/img/72926.jpg)
5 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/1/4/1/9/img/91419.jpg)
6 |
TRAPPE VISITE DE BOUGIE ORIGINE PIAGGIO 50-125 FLY 2012> -673680000C- Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
VIS TORX (4,2X16) AUTOTARAUDEUSE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178601 Plus d'informationsQuantité requise : 2 |
||||||
|
8 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/9/7/9/img/90979.jpg)
9 |
MARCHE PIED/PLANCHER ORIGINE PIAGGIO 50-125 FLY 2012> -673089000C Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/6/4/img/73364.jpg)
10 |
VIS TORX (6X22) CARENAGE ORIGINE PIAGGIO COMMUN A LA GAMME -CM179201 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/5/8/img/73358.jpg)
11 |
VIS TORX (4,2X13) AUTOTARAUDEUSE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178603 Plus d'informationsQuantité requise : 2 |
||||||
|
12 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485 Plus d'informationsQuantité requise : 4 |
||||||
|
13 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/9/7/8/img/90978.jpg)
14 |
TABLIER INTERIEUR AVANT ORIGINE PIAGGIO 50-125 FLY 2012> -673088000C Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
VIS TORX (4,2X16) AUTOTARAUDEUSE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178601 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/6/6/img/73366.jpg)
16 |
VIS TORX (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -CM179301 Plus d'informationsQuantité requise : 2 |
||||||
|
17 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485 Plus d'informationsQuantité requise : 2 |
||||||
|
18 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/4/0/4/img/73404.jpg)
19 |
AGRAPHE ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -D9004468091 Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/9/2/3/img/90923.jpg)
20 |
REPOSE PIEDS PASSAGER GAUCHE ORIGINE PIAGGIO 50-125 FLY 2012> -673068400C Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
656031 - PROTECTION GAUCHE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/6/2/5/6/1/img/162561.jpg)
22 |
RESSORT DE PRESSION DE BILLE REPOSE PIED PASSAGER ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -2955909 Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
RESSORT DE PRESSION DE BILLE REPOSE PIED PASSAGER ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -2955909 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/4/5/img/66045.jpg)
23 |
CLIPS/GOUPILLE ORIGINE PIAGGIO COMMUN A LA GAMME -259933 Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
975805 - VIS Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/7/9/img/63779.jpg)
25 |
RONDELLE PLATE (8,4X15X1,5) ORIGINE PIAGGIO COMMUN A LA GAMME -003058 Plus d'informationsQuantité requise : 1 |
||||||
|
26 |
BILLE (6) ORIGINE PIAGGIO COMMUN A LA GAMME -2955916 Plus d'informationsQuantité requise : 1 |
||||||
|
26 |
BILLE (6) ORIGINE PIAGGIO COMMUN A LA GAMME -2955916 Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
781166 - VIS Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/4/6/img/65346.jpg)
28 |
RONDELLE EVENTAIL (10,5) ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -012535 Plus d'informationsQuantité requise : 1 |
||||||
|
29 |
REPOSE PIEDS PASSAGER DROIT ORIGINE PIAGGIO 50-125 FLY 2012> -673069400C- Plus d'informationsQuantité requise : 1 |
||||||
|
30 |
656033 - PROTECTION DROITE Plus d'informationsQuantité requise : 1 |
||||||
|
31 |
RESSORT DE PRESSION DE BILLE REPOSE PIED PASSAGER ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -2955909 Plus d'informationsQuantité requise : 1 |
||||||
|
31 |
RESSORT DE PRESSION DE BILLE REPOSE PIED PASSAGER ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -2955909 Plus d'informationsQuantité requise : 1 |
||||||
|
32 |
CLIPS/GOUPILLE ORIGINE PIAGGIO COMMUN A LA GAMME -259933 Plus d'informationsQuantité requise : 1 |
||||||
|
33 |
975805 - VIS Plus d'informationsQuantité requise : 2 |
||||||
|
34 |
RONDELLE PLATE (8,4X15X1,5) ORIGINE PIAGGIO COMMUN A LA GAMME -003058 Plus d'informationsQuantité requise : 1 |
||||||
|
35 |
BILLE (6) ORIGINE PIAGGIO COMMUN A LA GAMME -2955916 Plus d'informationsQuantité requise : 1 |
||||||
|
35 |
BILLE (6) ORIGINE PIAGGIO COMMUN A LA GAMME -2955916 Plus d'informationsQuantité requise : 1 |
||||||
|
36 |
781166 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
37 |
RONDELLE EVENTAIL (10,5) ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -012535 Plus d'informationsQuantité requise : 1 |
