Eclatés de véhicule - PIAGGIO FLY 125 4T-3V ie E3 DT 2013
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

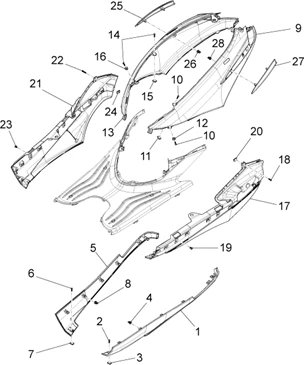

Châssis - parties plastiques - carrosseries : 02.32 COUVERTURES LATERALES - SPOILER
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/59/Fly_125_4T-3V_ie_E3_DT_2013_02.32.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/9/3/7/img/90937.jpg)
1 |
SPOILER GAUCHE ORIGINE PIAGGIO 50-125 FLY 2012> PRET A PEINDRE -673077 Plus d'informationsQuantité requise : 1 |
||||||
1 |
67307700BT - COUVRE SPOILER GAU * Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
67307760DE - COUVRE SPOILER GAU * Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/9/4/1/img/90941.jpg)
1 |
SPOILER GAUCHE ORIGINE PIAGGIO 50-125 FLY 2012> NOIR 79/A -67307700ND- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/9/4/4/img/90944.jpg)
1 |
SPOILER GAUCHE ORIGINE PIAGGIO 50-125 FLY 2012> ROUGE 894 -67307740R7 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/5/7/img/73357.jpg)
2 |
VIS TORX (4,2X16) AUTOTARAUDEUSE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178601 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/2/6/img/72926.jpg)
3 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/4/0/4/img/73404.jpg)
4 |
AGRAPHE ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -D9004468091 Plus d'informationsQuantité requise : 5 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/9/4/7/img/90947.jpg)
5 |
SPOILER DROIT ORIGINE PIAGGIO 50-125 FLY 2012> BRUT A PEINDRE -673080 Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
67308000BT - COUVRE SPOILER DRT * Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
67308060DE - COUVRE SPOILER DRT * Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/9/5/1/img/90951.jpg)
5 |
SPOILER DROIT ORIGINE PIAGGIO 50-125 FLY 2012> NOIR 79/A -67308000ND Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/9/5/5/img/90955.jpg)
5 |
SPOILER DROIT ORIGINE PIAGGIO 50-125 FLY 2012> ROUGE 894 -67308040R7 Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
VIS TORX (4,2X16) AUTOTARAUDEUSE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178601 Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
AGRAPHE ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -D9004468091 Plus d'informationsQuantité requise : 5 |
||||||
|
9 |
673677 - FLANC LATERAL GAU. Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
AILE/FLANC ARRIERE GAUCHE ORIGINE PIAGGIO 50-125 FLY 2012> BLANC 566 -67367700BT- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/1/4/1/0/img/91410.jpg)
9 |
AILE/FLANC ARRIERE GAUCHE ORIGINE PIAGGIO 50-125 FLY 2013> BLEU 222/A -67367700DE- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/1/4/1/2/img/91412.jpg)
9 |
AILE/FLANC ARRIERE GAUCHE ORIGINE PIAGGIO 50-125 FLY 2012> NOIR GRAPHITE 79/A -67367700ND Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/1/4/1/5/img/91415.jpg)
9 |
AILE/FLANC ARRIERE GAUCHE ORIGINE PIAGGIO 50-125 FLY 2012> ROUGE 894 -67367740R7 Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
VIS TORX (4,2X16) AUTOTARAUDEUSE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178601 Plus d'informationsQuantité requise : 3 |
||||||
|
11 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/8/3/2/img/65832.jpg)
12 |
AGRAPHE/CHEVILLE A EXPANSION ORIGINE PIAGGIO COMMUN A TOUTE LE GAMME -199190 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/9/8/3/img/90983.jpg)
13 |
AILE/FLANC ARRIERE DROITE ORIGINE PIAGGIO 50-125 FLY 2012> BRUT A PEINDRE -673098 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/9/8/4/img/90984.jpg)
13 |
AILE/FLANC ARRIERE DROITE ORIGINE PIAGGIO 50-125 FLY 2012> BLANC 566 -67309800BT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/9/8/5/img/90985.jpg)
13 |
AILE/FLANC ARRIERE DROIT ORIGINE PIAGGIO 50-125 FLY 2012> BLEU 222/A -67309800DE Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
67309800ND - FLAND BRUT DR. Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
67309840R7 - FLANC ARR.DR Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
VIS TORX (4,2X16) AUTOTARAUDEUSE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178601 Plus d'informationsQuantité requise : 3 |
||||||
|
15 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 2 |
||||||
|
16 |
AGRAPHE/CHEVILLE A EXPANSION ORIGINE PIAGGIO COMMUN A TOUTE LE GAMME -199190 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/9/3/6/img/90936.jpg)
17 |
SPOILER GAUCHE ORIGINE PIAGGIO 50-125 FLY 2012> -673076000C- Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
VIS TORX (4,2X16) AUTOTARAUDEUSE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178601 Plus d'informationsQuantité requise : 5 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/6/6/img/73366.jpg)
19 |
VIS TORX (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -CM179301 Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 5 |
||||||
|
21 |
SPOILER DROIT NOIR ORIGINE PIAGGIO 50-125 FLY 2012>2015 -673079000C Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
VIS TORX (4,2X16) AUTOTARAUDEUSE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178601 Plus d'informationsQuantité requise : 5 |
||||||
|
23 |
VIS TORX (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -CM179301 Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 5 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/9/9/1/img/90991.jpg)
25 |
PROTECTION AILE ARRIERE DROITE ORIGINE PIAGGIO 50-125 FLY 2012> -673099000C- Plus d'informationsQuantité requise : 1 |
||||||
|
26 |
AGRAPHE ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -D9004468091 Plus d'informationsQuantité requise : 2 |
||||||
|
27 |
PROTECTION AILE ARRIERE GAUCHE ORIGINE PIAGGIO 50-125 FLY 2012> -673678000C- Plus d'informationsQuantité requise : 1 |
||||||
|
28 |
AGRAPHE ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -D9004468091 Plus d'informationsQuantité requise : 2 |
