Eclatés de véhicule - PIAGGIO CARNABY 200 4T E3 2007-2008
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

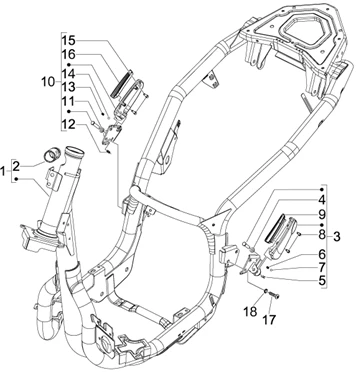

Châssis - parties plastiques - carrosseries : 02.01 CHÂSSIS/COQUE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/956/Carnaby_200_4T_E3_2007-2008_02.01.png)
1 |
6552785 - CHASSIS Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/3/0/6/img/66306.jpg)
2 |
SUPPORT SERRURE ORIGINE PIAGGIO 125 X7, X8, X9, X-EVO, GTS, LX, FLY, BEVERLY/GILERA 125 RUNNER/APRILIA 50 SR MOTARD -298604 Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
REPOSE PIED PASSAGER GAUCHE ORIGINE PIAGGIO 125-250-300 CARNABY/GILERA 50-125 RUNNER -656597000C- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/7/9/img/63779.jpg)
4 |
RONDELLE PLATE (8,4X15X1,5) ORIGINE PIAGGIO COMMUN A LA GAMME -003058 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/4/5/img/66045.jpg)
5 |
CLIPS/GOUPILLE ORIGINE PIAGGIO COMMUN A LA GAMME -259933 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/6/2/5/6/1/img/162561.jpg)
6 |
RESSORT DE PRESSION DE BILLE REPOSE PIED PASSAGER ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -2955909 Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
BILLE (6) ORIGINE PIAGGIO COMMUN A LA GAMME -2955916 Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
BILLE (6) ORIGINE PIAGGIO COMMUN A LA GAMME -2955916 Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
315092 - VIS - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 2 |
||||||
|
9 |
654131000C - REPOSE PIED Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/9/3/8/4/img/89384.jpg)
10 |
REPOSE PIED PASSAGER DROIT ORIGINE PIAGGIO 125-250-300 CARNABY/GILERA 50-125 RUNNER -656598000C- Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
RONDELLE PLATE (8,4X15X1,5) ORIGINE PIAGGIO COMMUN A LA GAMME -003058 Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
CLIPS/GOUPILLE ORIGINE PIAGGIO COMMUN A LA GAMME -259933 Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
RESSORT DE PRESSION DE BILLE REPOSE PIED PASSAGER ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -2955909 Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
BILLE (6) ORIGINE PIAGGIO COMMUN A LA GAMME -2955916 Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
BILLE (6) ORIGINE PIAGGIO COMMUN A LA GAMME -2955916 Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
315092 - VIS - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 2 |
||||||
|
16 |
975559 - TAPIS REPOSE PIED - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/2/5/5/img/67255.jpg)
17 |
VIS BTR TETE BOMBEE (8X16) ORIGINE PIAGGIO COMMUN A LA GAMME -582428 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/1/0/7/img/69107.jpg)
18 |
RONDELLE (8,2X16X2,2) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -834187 Plus d'informationsQuantité requise : 4 |
