Eclatés de véhicule - PIAGGIO CARNABY 200 4T E3 2007-2008
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

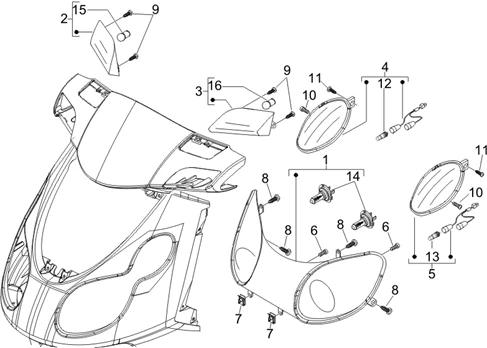

Installation électrique : 06.03 ECLAIRAGES AVANT - CLIGNOTANTS
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/956/Carnaby_200_4T_E3_2007-2008_06.03.PNG)
1 |
640462 - PROJECTEUR Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
640505 - IND. DIRECT. AV.DROITE Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
640506 - IND.DIRECT. AV.GAUCHE Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
640507 - IND. DIRECT. AV.DROITE Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
640508 - IND.DIRECT. AV.GAUCHE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/7/1/6/7/img/127167.jpg)
6 |
VIS CRUCIFORME (5X16) ORIGINE PIAGGIO COMMUN A LA GAMME -1A003109 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/9/9/8/img/65998.jpg)
7 |
ECROU TOLE (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -248419 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/5/8/img/66058.jpg)
8 |
VIS AUTOTARAUDEUSE (4X16) ORIGINE PIAGGIO COMMUN A LA GAMME -267115 Plus d'informationsQuantité requise : 4 |
||||||
|
9 |
VIS AUTOTARAUDEUSE (4X16) ORIGINE PIAGGIO COMMUN A LA GAMME -267115 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/4/5/img/65445.jpg)
10 |
VIS AUTOTARAUDEUSE (3.6X12) CRUCIFORME ORIGNE PIAGGIO COMMUN A LA GAMME -018603 Plus d'informationsQuantité requise : 4 |
||||||
|
11 |
VIS AUTOTARAUDEUSE (4X16) ORIGINE PIAGGIO COMMUN A LA GAMME -267115 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/9/4/0/8/img/139408.jpg)
12 |
AMPOULE/LAMPE 12V 5W WEDGE T10 BLANCHE ORIGINE PIAGGIO COMMUN A LA GAMME -2920225 Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
AMPOULE/LAMPE 12V 5W WEDGE T10 BLANCHE ORIGINE PIAGGIO COMMUN A LA GAMME -2920225 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/8/9/8/img/67898.jpg)
14 |
AMPOULE/LAMPE 12V 55W H11 ORIGINE PIAGGIO COMMUN A LA GAMME -640754 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/2/9/8/img/67298.jpg)
15 |
AMPOULE/LAMPE 12V 10W BAU15S/RY10 ORANGE ORIGINE PIAGGIO COMMUN A LA GAMME -584332 Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
AMPOULE/LAMPE 12V 10W BAU15S/RY10 ORANGE ORIGINE PIAGGIO COMMUN A LA GAMME -584332 Plus d'informationsQuantité requise : 1 |
