Eclatés de véhicule - PIAGGIO CARNABY 200 4T E3 2007-2008
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

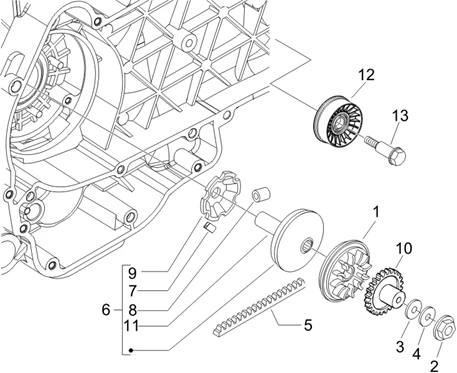

Moteur : 01.13 POULIE MOTRICE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/956/Carnaby_200_4T_E3_2007-2008_01.13.PNG)
1 |
834774 - DEMI POULIE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/6/9/3/img/72693.jpg)
2 |
ECROU ALLUMAGE/POULIE ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME MAXISCOOTER 125-250 -B015804 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/4/6/2/img/66462.jpg)
3 |
RONDELLE PLATE (17X32X1) POULIE MOTRICE ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER 125-250-300 -434885 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/0/0/3/img/69003.jpg)
4 |
JOINT TORIQUE POULIE MOTRICE ORIGINE PIAGGIO 200 X8, LIBERTY 2008< -832508 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/2/0/9/img/69209.jpg)
5 |
COURROIE ORIGINE APRILIA 125 SPORT-CITY 2006>2010, SCARABEO 2003> -842011- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/2/3/4/img/73234.jpg)
6 |
POULIE MOTRICE/VARIATEUR ORIGINE PIAGGIO 200 X8, X9, BEVERLY, CARNABY, VESPA GT/GILERA 200 RUNNER/APRILIA 200 ATLANTIC, SPORT-CITY, SCARABEO -CM144404 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/4/6/1/img/66461.jpg)
7 |
GUIDE/PATIN DE VARIATEUR MAXISCOOTER ORIGINE PIAGGIO 125 MP3 2007>, X8 2004>, X9 2003>, X-EVO 2007>, FLY 2005>, VESPA LX 2005>, VESPA GTS 2007>/GILERA 125 NEXUS 2007>, RUNNER 2005> -4348555 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/6/9/1/img/66691.jpg)
8 |
GALET/ROULEAU ORIGINE PIAGGIO 180 HEXAGON 4T, X9, 200 X9, X8, VESPA GRANTURISMO/GILERA 180 RUNNER, DNA/APRILIA 200 ATLANTIC (JEU DE 6) -4857135 Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/2/2/3/img/69223.jpg)
9 |
FLASQUE A ROULEAUX DE VARIATEUR ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER 125-250-300 CC -842204 Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
840815 - LIMITEUR Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
483889 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/0/9/4/img/69094.jpg)
12 |
POULIE DE COURROIE ORIGINE PIAGGIO 250-300 MP3, X7, VESPA GTS, BEVERLY, 250 X8, X9, 125 X10/APRILIA 125-300 ATLANTIC/GILERA 250-300 NEXUS -833989 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/8/3/8/img/68838.jpg)
13 |
VIS SPECIALE DE POULIE TENSION COURROIE ORIGINE PIAGGIO 125-250-300 BEVERLY, CARNABY, 125 X10/APRILIA 125-250 SPORT-CITY, SCARABEO -829326 Plus d'informationsQuantité requise : 1 |
