Eclatés de véhicule - PIAGGIO CARNABY 200 4T E3 2007-2008
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

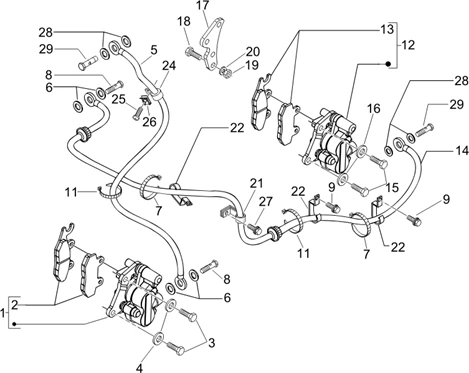

Instalation du freins - transmisisons : 05.01 TUYAUS DU FREINS - ETRIERS DE FREIN
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/956/Carnaby_200_4T_E3_2007-2008_05.01.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/8/0/img/72980.jpg)
1 |
ETRIER DE FREIN SCOOT ORIGINE PIAGGIO 50-125 FLY 2005>, LIBERTY 2009>, VESPA PRIMAVERA 2013>, VESPA SPRIN 2014>, 125 X-EVO, VESPA GTS/GILERA 50 RUNNER, 125 NEXUS, SR (HENG-TONG SLX 12') -CM0683016 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/0/0/4/img/68004.jpg)
2 |
PLAQUETTE DE FREIN ORIGINE PIAGGIO 125 X-EVO AV, X8 AV, X9 AV, 125-300 VESPA GTS AV, 400 X-EVO AV+AR, 125 FLY AV/GILERA 800 GP AR/APRILIA 854 SRV AR, 125-300 SR-MAX AV+AR (PAIRE) (HENG-TONG) -647078 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/6/9/img/67369.jpg)
3 |
VIS BTR (8X25) ORIGINE PIAGGIO COMMUN A LA GAMME -598919 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/4/9/1/img/68491.jpg)
4 |
RONDELLE ELASTIQUE COURBE (8.4X15X0.8) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -709047 Plus d'informationsQuantité requise : 2 |
||||||
5 |
648993 - TUYAUX FREIN AV Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/2/3/img/65723.jpg)
6 |
JOINT CUIVRE (10X14X1) ETRIER DE FREIN ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -127927 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/1/7/img/66017.jpg)
7 |
COLLIER DE SERRAGE NYLON TYPE RILSAN 4,8X270MM ORIGINE PIAGGIO COMMUN A LA GAMME -257134 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/5/0/img/66050.jpg)
8 |
VIS BANJO POUR FREIN ORIGINE PIAGGIO COMMUN A LA GAMME -265451 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/7/2/5/img/72725.jpg)
9 |
VIS BRIDE TH (6X30) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -B016792 Plus d'informationsQuantité requise : 2 |
||||||
|
12 |
ETRIER DE FREIN SCOOT ORIGINE PIAGGIO 50-125 FLY 2005>, LIBERTY 2009>, VESPA PRIMAVERA 2013>, VESPA SPRIN 2014>, 125 X-EVO, VESPA GTS/GILERA 50 RUNNER, 125 NEXUS, SR (HENG-TONG SLX 12') -CM0683016 Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
PLAQUETTE DE FREIN ORIGINE PIAGGIO 125 X-EVO AV, X8 AV, X9 AV, 125-300 VESPA GTS AV, 400 X-EVO AV+AR, 125 FLY AV/GILERA 800 GP AR/APRILIA 854 SRV AR, 125-300 SR-MAX AV+AR (PAIRE) (HENG-TONG) -647078 Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
648994 - TUYAUX FREIN Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
598920 - BOULON Plus d'informationsQuantité requise : 2 |
||||||
|
16 |
RONDELLE ELASTIQUE COURBE (8.4X15X0.8) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -709047 Plus d'informationsQuantité requise : 2 |
||||||
|
17 |
597566 - SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
649417 - SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
030074 - BOULON S03007400 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/5/5/img/65455.jpg)
19 |
ECROU (M8) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -020008 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/7/9/8/img/68798.jpg)
20 |
RONDELLE PLATE (8,2X17X2,5) ORIGINE PIAGGIO COMMUN A LA GAMME -828961 Plus d'informationsQuantité requise : 2 |
||||||
|
21 |
598795 - COLLIER Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
597418 - COLLIER Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/9/img/66009.jpg)
23 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485 Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
272735 - ATTACHE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/1/7/img/66117.jpg)
25 |
VIS TBC (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -272836 Plus d'informationsQuantité requise : 1 |
||||||
|
26 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485 Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
VIS TBC (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -272836 Plus d'informationsQuantité requise : 1 |
||||||
|
28 |
JOINT CUIVRE (10X14X1) ETRIER DE FREIN ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -127927 Plus d'informationsQuantité requise : 4 |
||||||
|
29 |
VIS BANJO POUR FREIN ORIGINE PIAGGIO COMMUN A LA GAMME -265451 Plus d'informationsQuantité requise : 2 |
