Eclatés de véhicule - PIAGGIO CARNABY 200 4T E3 2007-2008
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

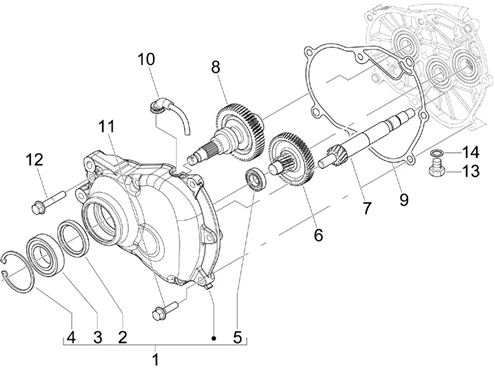

Moteur : 01.25 ENSEMBLE RÉDUCTEUR
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/956/Carnaby_200_4T_E3_2007-2008_01.25.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/4/1/2/6/img/174126.jpg)
1 |
COUVERCLE DE REDUCTEUR ORIGINE PIAGGIO 125-300 PM3, BEVERLY, YOURBAN, VESPA GTS, X7, 250 X8, X-EVO/GILERA 125-300 NEXUS/APRILIA 125-300 SR-MAX, ATLANTIC, SCARABEO -1A0198835 Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
COUVERCLE DE REDUCTEUR ORIGINE PIAGGIO 125-300 PM3, BEVERLY, YOURBAN, VESPA GTS, X7, 250 X8, X-EVO/GILERA 125-300 NEXUS/APRILIA 125-300 SR-MAX, ATLANTIC, SCARABEO -1A0198835 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/9/3/9/img/68939.jpg)
2 |
JOINT SPI (38X50X7) AXE DE ROUE ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -83082R Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/9/3/9/3/img/139393.jpg)
3 |
ROULEMENT (30X55X13) DE TRANSMISSION ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -1A005376R Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/8/2/5/img/68825.jpg)
4 |
CLIPS/CIRCLIPS ARBRE DE TRASMISSION ORIGINE PIAGGIO COMMUN A LA GAMME -829206 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/8/9/9/img/68899.jpg)
5 |
ROULEMENT (15X42X13) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -83018R Plus d'informationsQuantité requise : 1 |
||||||
6 |
8420985 - ARBRE RENVOI Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/5/0/6/img/70506.jpg)
7 |
ARBRE DE POULIE RECEPTRICE (14 DTS) ORIGINE PIAGGIO 125-250-300 MP3, BEVERLY, VESPA GTS, X7, 250 X9, X8, X-EVO/GILERA 125-250-300 NEXUS/APRILIA 125-250-300 ATLANTIC, SCARABEO -8738755 Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
B0169115 - AXE ROUE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/5/4/9/img/69549.jpg)
9 |
JOINT DE REDUCTEUR ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER 125-250-300 -847931 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/7/3/1/img/72731.jpg)
11 |
VIS BRIDE TH (8X40) ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -B016806 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/7/3/0/img/72730.jpg)
12 |
VIS BRIDE TH (8X45) ORIGINE PIAGGIO COMMUN A LA GAMME -B016805 Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/8/5/img/66085.jpg)
13 |
VIS BTR (8X12) ORIGINE PIAGGIO COMMUN A LA GAMME -269755 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/6/8/9/img/66689.jpg)
14 |
JOINT DE VIDANGE CARTER DE TRANSMISSION (8,2X12X1) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -485703 Plus d'informationsQuantité requise : 1 |
