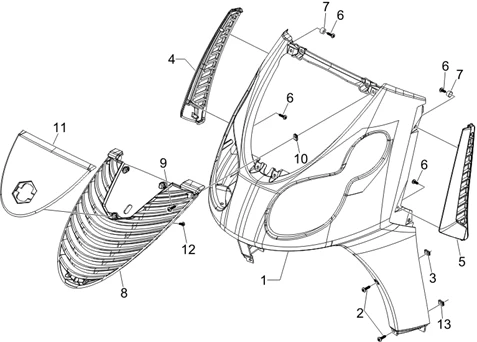

Châssis - parties plastiques - carrosseries : 02.26 TABLIER AVANT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/956/Carnaby_200_4T_E3_2007-2008_02.26.PNG)
1 |
FACE AVANT ORIGINE PIAGGIO 125 CARNABY BRUT A PEINDRE -653249- Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
FACE AVANT ORIGINE PIAGGIO 125 CARNABY BLEU 424 -65324900AF- Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
FACE AVANT ORIGINE PIAGGIO 125 CARNABY BLEU 230/A -65324900AL- Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
FACE AVANT ORIGINE PIAGGIO 125 CARNABY GRIS 711/B -65324900EU- Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
FACE AVANT ORIGINE PIAGGIO 125 CARNABY GRIS 738/A -65324900F2- Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
FACE AVANT ORIGINE PIAGGIO 125 CARNABY JAUNE 928/A -65324900GP- Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
FACE AVANT ORIGINE PIAGGIO 125 CARNABY IVOIRE 552 -65324900M4- Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
FACE AVANT ORIGINE PIAGGIO 125 CARNABY NOIR 79/A -65324900ND- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/3/5/img/66035.jpg)
2 |
VIS AUTOTARAUDEUSE (4,2X13) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -259349 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/2/6/img/72926.jpg)
3 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 2 |
||||||
|
4 |
653275000C - GRILLE LATERAL DR. Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
653276000C - GRILLE LATERAL GAU. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/3/0/1/img/66301.jpg)
6 |
VIS DE CARENAGE (3,5X13) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -297498 Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/5/1/7/2/img/75172.jpg)
7 |
CAPSULE DE FIXATION CARENAGE ORIGINE PIAGGIO COMMUN A LA GAMME -192598 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/6/6/7/0/img/76670.jpg)
7 |
CAPSULE FIXATION SAUTE VENT ORIGINE PIAGGIO COMMUN A LA GAMME -230872 Plus d'informationsQuantité requise : 4 |
||||||
|
8 |
653255000C - GRILLE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/2/8/img/66028.jpg)
9 |
VIS DE CARENAGE (3X18) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -258249 Plus d'informationsQuantité requise : 4 |
||||||
|
9 |
VIS AUTOTARAUDEUSE (4,2X13) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -259349 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/2/5/img/72925.jpg)
10 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017409 Plus d'informationsQuantité requise : 2 |
||||||
|
10 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 2 |
||||||
|
11 |
653255000C - GRILLE Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
653256 - CACHE AV Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
65325600AF - CACHE SUP Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
65325600AL - CACHE SUP Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
65325600EU - CACHE SUP Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
65325600F2 - CACHE SUP Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
65325600GP - CACHE SUP Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
65325600M4 - CACHE SUP Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
65325600ND - CACHE SUP Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
VIS DE CARENAGE (3,5X13) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -297498 Plus d'informationsQuantité requise : 3 |
||||||
|
13 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017409 Plus d'informationsQuantité requise : 2 |
