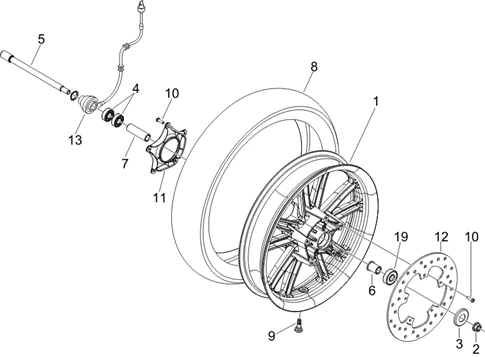

Suspensions - roues : 04.11 ROUE AVANT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/956/Carnaby_200_4T_E3_2007-2008_04.11.PNG)
0 |
649537 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
|
0 |
649548 - RONDELLE D'AR Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
|
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/0/3/img/66103.jpg)
2 |
ECROU (M12) AXE DE ROUE ORIGINE PIAGGIO COMMUN A LA GAMME -271740 Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
564489 - GODET Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/1/0/2/img/68102.jpg)
4 |
ROULEMENT (15X35X11) DE ROUE AVANT ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -649910 Plus d'informationsQuantité requise : 2 |
||||||
|
5 |
599357 - AXE ROUE AVANT Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
564448 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
601988 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
1C002126 - PNEU MICHELIN 110/70-16" MICHELIN Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
647668 - PNEU 110 70 16 (CHENG SHIN) - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
649029 - PNEU Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
649031 - PNEU 110/70-16" (PIRELLI) - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/5/0/img/67350.jpg)
9 |
VALVE TUBELESS ORIGINE PIAGGIO COMMUN A LA GAMME -597679 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/4/3/6/img/68436.jpg)
10 |
VIS BTR TETE BOMBEE (6X20) AVEC FREIN FILET ORIGINE PIAGGIO COMMUN A LA GAMME -667152 Plus d'informationsQuantité requise : 10 |
||||||
|
11 |
6002330043 - COUVERCLE MOYEU Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/0/0/0/1/img/80001.jpg)
12 |
DISQUE DE FREIN AVANT OU ARRIERE ORIGINE PIAGGIO 125-250-300 BEVERLY, CARNABY -56397R Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/0/0/6/img/67006.jpg)
13 |
ENTRAINEUR DE COMPTEUR ORIGINE PIAGGIO 50-125 FLY, LIBERTY, 125-250-300-400-500 BEVERLY, HEXAGON 12 POUCES/GILERA 50-125 RUNNER -1C005023 Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
649911 - ROULEMENT Plus d'informationsQuantité requise : 1 |
