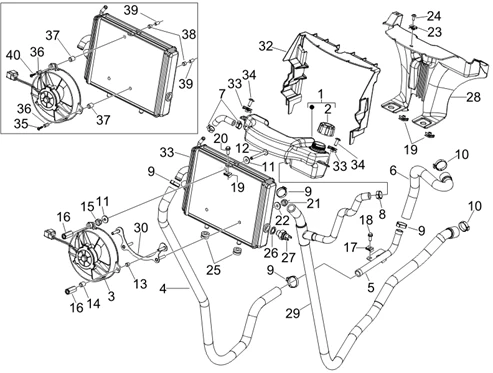

Châssis - parties plastiques - carrosseries : 02.55 INSTALATION DE REFOIDISSEMENT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/956/Carnaby_200_4T_E3_2007-2008_02.55.PNG)
1 |
652965 - RESERVOIR D'EXPANSION Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/7/4/3/img/67743.jpg)
2 |
BOUCHON VASE EXPANSION ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME MAXISCOOTER -623673 Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
AP8124446 - VENTILATEUR CPL. Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
AP8144642 - TUBO RADIATORE/RACCORDO Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
AP8144704 - RACCORD - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
AP8144759 - TUBO TESTA-RACCORDO Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/2/0/4/7/4/1/img/204741.jpg)
7 |
COLLIER DE SERRAGE DURITE (15.7) ORIGINE PIAGGIO COMMUN A LA GAMME -CM0019026 Plus d'informationsQuantité requise : 2 |
||||||
|
7 |
COLLIER DE SERRAGE DURITE (15.7) ORIGINE PIAGGIO COMMUN A LA GAMME -CM0019026 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/8/6/6/img/72866.jpg)
8 |
COLLIER DURITE (19.8MM) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -CM001904 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/8/6/8/img/72868.jpg)
9 |
COLLIER DURITE REFROIDISSEMENT OU FILTRE A AIR (25.6MM) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -CM001907 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/8/6/9/img/72869.jpg)
10 |
COLLIER DURITE REFROIDISSEMENT (30.8 MM) ORIGINE PIAGGIO COMMUN A LA GAMME -CM001908 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/8/8/1/img/72881.jpg)
10 |
COLLIER DURITE REFROIDISSEMENT (30MM) ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER 125-250-300 -CM001922 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/4/6/6/img/71466.jpg)
11 |
TIGE ORIGINE PIAGGIO COMMUN A LA GAMME -AP8121464 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/5/8/7/img/71587.jpg)
12 |
ENTRETOISE ORIGINE PIAGGIO COMMUN A LA GAMME -AP8125848 Plus d'informationsQuantité requise : 3 |
||||||
|
13 |
AP8221218 - DOUILLE GARDE-BOUE Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/2/5/img/66025.jpg)
14 |
VIS AUTOTARAUDEUSE (3X20) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -258146 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/3/8/img/66038.jpg)
15 |
VIS CARENAGE/CARROSSERIE ORIGINE PIGGIO COMMUN A LA GAMME -259577 Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
843572 - ECROU Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/9/img/66009.jpg)
17 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/7/2/3/img/72723.jpg)
18 |
VIS BRIDE TH (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -B016777 Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
VIS BRIDE TH (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -B016777 Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/1/7/img/66117.jpg)
20 |
VIS TBC (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -272836 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/6/1/img/65461.jpg)
21 |
ECROU (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -020106 Plus d'informationsQuantité requise : 2 |
||||||
|
22 |
709141 - ECROU - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 2 |
||||||
|
23 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485 Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
VIS TBC (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -272836 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/3/4/5/img/66345.jpg)
25 |
CAOUTCHOUC ANTI-VIBRATIONS ORIGINE PIAGGIO COMMUN A LA GAMME Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/6/8/img/65768.jpg)
26 |
JOINT CUIVRE SONDE DE TEMPERATURE REFROIDISSEMENT ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -168077 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/1/0/img/67310.jpg)
27 |
SONDE DE TEMPERATURE EAU ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER 125-250 -584715 Plus d'informationsQuantité requise : 1 |
||||||
|
28 |
656614 - CANALISATION Plus d'informationsQuantité requise : 1 |
||||||
|
28 |
656614 - CANALISATION Plus d'informationsQuantité requise : 1 |
||||||
|
29 |
57344R - TUYAU LIAISON RADIATEUR-POMPE Plus d'informationsQuantité requise : 1 |
||||||
|
30 |
654122 - SUPPORT VENTILATEUR RADIATEUR Plus d'informationsQuantité requise : 1 |
||||||
|
32 |
654311 - CONDUIT AIR Plus d'informationsQuantité requise : 1 |
||||||
|
33 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485 Plus d'informationsQuantité requise : 2 |
||||||
|
33 |
656874 - RADIATEUR EAU Plus d'informationsQuantité requise : 1 |
||||||
|
34 |
VIS TBC (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -272836 Plus d'informationsQuantité requise : 2 |
||||||
|
35 |
VIS AUTOTARAUDEUSE (3X20) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -258146 Plus d'informationsQuantité requise : 2 |
||||||
|
35 |
656874 - RADIATEUR EAU Plus d'informationsQuantité requise : 1 |
||||||
|
37 |
ENTRETOISE ORIGINE PIAGGIO COMMUN A LA GAMME -AP8125848 Plus d'informationsQuantité requise : 3 |
||||||
|
38 |
AP8221218 - DOUILLE GARDE-BOUE Plus d'informationsQuantité requise : 3 |
||||||
|
39 |
TIGE ORIGINE PIAGGIO COMMUN A LA GAMME -AP8121464 Plus d'informationsQuantité requise : 3 |
||||||
|
40 |
VIS CARENAGE/CARROSSERIE ORIGINE PIGGIO COMMUN A LA GAMME -259577 Plus d'informationsQuantité requise : 1 |
