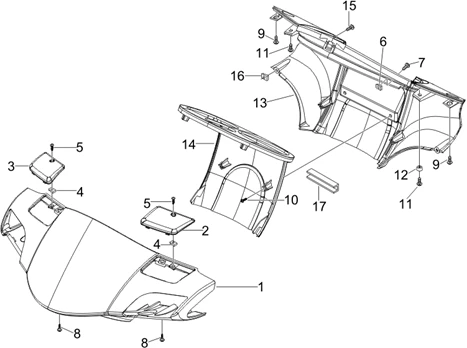

Guidon/direction : 03.01 COUVERTURES GUIDON
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/956/Carnaby_200_4T_E3_2007-2008_03.01.PNG)
1 |
655381 - COUVRE POIGNEE Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
65324400AF - COUVRE POIGNEE Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
65538100F2 - COUVRE POIGNEE Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
65538100GP - COUVRE POIGNEE Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
65324400ND - COUVRE POIGNEE - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
65538100AL - COUVRE POIGNEE Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
65538100EU - COUVRE POIGNEE Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
65538100M4 - COUVRE POIGNEE Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
65538100ND - COUVRE POIGNEE Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
65538100GP - COUVRE POIGNEE Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
653247 - COUVERTURE Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
65324700AF - COUVERTURE Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
65324700AL - COUVERTURE Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
65324700EU - COUVERTURE Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
65324700F2 - COUVERTURE Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
65324700GP - COUVERTURE Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
65324700M4 - COUVERTURE Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
65324700ND - COUVERTURE Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
653248 - COUVERTURE Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
65324800AF - COUVERTURE Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
65324800AL - COUVERTURE Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
65324800EU - COUVERTURE Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
65324800F2 - COUVERTURE Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
65324800GP - COUVERTURE Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
65324800M4 - COUVERTURE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/7/7/1/0/img/87710.jpg)
3 |
CACHE MAITRE CYLINDRE DROIT ORIGINE PIAGGIO 125-250 CARNABY NOIR 79/A 2007>2010 -65324800ND Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/5/1/9/3/img/95193.jpg)
4 |
ECROU TOLE (3,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017418 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/8/9/7/7/img/158977.jpg)
5 |
VIS BTR TETE BOMBEE (4X12) ORIGINE PIAGGIO COMMUN A LA GAMME -581957 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/2/5/img/72925.jpg)
6 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017409 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/3/5/img/66035.jpg)
7 |
VIS AUTOTARAUDEUSE (4,2X13) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -259349 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/5/8/img/66058.jpg)
8 |
VIS AUTOTARAUDEUSE (4X16) ORIGINE PIAGGIO COMMUN A LA GAMME -267115 Plus d'informationsQuantité requise : 2 |
||||||
|
9 |
VIS AUTOTARAUDEUSE (4X16) ORIGINE PIAGGIO COMMUN A LA GAMME -267115 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/9/2/img/66092.jpg)
10 |
VIS AUTOTARAUDEUSE (3.85X16) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -270793 Plus d'informationsQuantité requise : 2 |
||||||
|
11 |
VIS AUTOTARAUDEUSE (3.85X16) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -270793 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/2/0/img/65720.jpg)
12 |
BOUCHON/CAPSULE DE RETROVISEUR ORIGINE PIAGGIO COMMUN A LA GAMME -125998 Plus d'informationsQuantité requise : 2 |
||||||
|
13 |
653245000C - CACHE DIRECTION Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
65324600ET - PROTECTION Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
VIS AUTOTARAUDEUSE (4X16) ORIGINE PIAGGIO COMMUN A LA GAMME -267115 Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/2/6/img/72926.jpg)
16 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 2 |
||||||
|
17 |
583282 - JOINT PROTECT ARR FX Plus d'informationsQuantité requise : 1 |
