Eclatés de véhicule - PIAGGIO CARNABY 200 4T E3 2007-2008
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

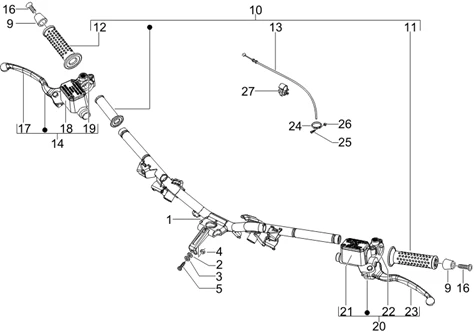

Guidon/direction : 03.06 GUIDON - MAÎTRE CYLINDRE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/956/Carnaby_200_4T_E3_2007-2008_03.06.PNG)
1 |
6529445 - GUIDON Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/5/0/img/65350.jpg)
2 |
RONDELLE CRANTEE (10.3X17X2) ORIGINE PIAGGIO COMMUN A LA GAMME -012543 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/8/9/img/65789.jpg)
3 |
RONDELLE PLATE (10.3X22X2.5) ORIGINE PIAGGIO COMMUN A LA GAMME -178790 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/7/8/img/65378.jpg)
4 |
ECROU (M10) ORIGINE PIAGGIO COMMUN A LA GAMME -015330 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/2/9/4/img/68294.jpg)
5 |
VIS BTR (10X65) ORIGINE PIAGGIO COMMUN A LA GAMME -655554 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/8/4/3/6/img/88436.jpg)
9 |
EMBOUT DE GUIDON CHROME ORIGINE PIAGGIO 125-250-300-400-500 MP3 2008>2014 DROIT OU GAUCHE -654603 Plus d'informationsQuantité requise : 2 |
||||||
|
10 |
CM060975 - MANCHON Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/9/9/img/66099.jpg)
11 |
REVETEMENT DE POIGNEE GAUCHE ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -271452 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/0/0/img/66100.jpg)
12 |
REVETEMENT DE POIGNEE DROITE ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -271453 Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
CM073307 - TRANSMISSION GAZ Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/9/9/1/8/img/79918.jpg)
14 |
MAITRE CYLINDRE DE FREIN ORIGINE PIAGGIO 125-250-300 LIBERTY, CARNABY/GILERA 125-250-300 NEXUS -56359R- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/8/3/6/5/img/158365.jpg)
16 |
VIS TORX TETE FRAISEE (6X55) EMBOUT DE GUIDON ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -1B006376 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/1/4/3/img/67143.jpg)
16 |
VIS EMBOUT DE GUIDON ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -576836 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/4/3/6/img/67436.jpg)
17 |
LEVIER FREIN MAXISCOOTER ORIGINE PIAGGIO 125-250-400-500 MP3, BEVERLY, X8 2004>2006, X-EVO 2007>/GILERA 50-125 DNA, 125-250-300 NEXUS, 500 FUOCO GAUCHE/DROIT (HENG-TONG) -600475 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/6/6/4/2/img/86642.jpg)
17 |
LEVIER DE FREIN MAXISCOOTER ORIGINE PIAGGIO 125-250-300-400-500 MP3, BEVERLY, 400 X-EVO/GILERA 500 NEXUS, FUOCO DROIT/GAUCHE (BREMBO) -646829 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/9/4/1/3/img/79413.jpg)
18 |
COUVERCLE DE MAITRE CYLINDRE DE FREIN ORIGINE PIAGGIO 125-250-400-500 BEVERLY, 400 X8, 125-250-500 X9/GILERA 500 NEXUS -497032- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/9/4/7/9/img/79479.jpg)
19 |
SUPPORT DE RETROVISEUR ORIGINE PIAGGIO 125-250-300-350-400-500 BEVERLY, 125-250 CARNABY, 400 X8/GILERA 50 DNA, 500 NEXUS, FUOCO -497343 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/4/3/7/img/67437.jpg)
19 |
DEMI COLLIER POIGNEE ORIGINE PIAGGIO COMMUN A LA GAMME -600478 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/9/9/2/1/img/79921.jpg)
20 |
MAITRE CYLINDRE DE FREIN GAUCHE ORIGINE PIAGGIO 125-250 BEVERLY 2005>, 300 BEVERLY 2009>, 125-250 CARNABY 2007>/GILERA 125-250-300 NEXUS 2006>, 500 FUOCO 2013>/GILERA 50-125 DNA 2000> -56360R- Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
COUVERCLE DE MAITRE CYLINDRE DE FREIN ORIGINE PIAGGIO 125-250-400-500 BEVERLY, 400 X8, 125-250-500 X9/GILERA 500 NEXUS -497032- Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
SUPPORT DE RETROVISEUR ORIGINE PIAGGIO 125-250-300-350-400-500 BEVERLY, 125-250 CARNABY, 400 X8/GILERA 50 DNA, 500 NEXUS, FUOCO -497343 Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
DEMI COLLIER POIGNEE ORIGINE PIAGGIO COMMUN A LA GAMME -600478 Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
LEVIER FREIN MAXISCOOTER ORIGINE PIAGGIO 125-250-400-500 MP3, BEVERLY, X8 2004>2006, X-EVO 2007>/GILERA 50-125 DNA, 125-250-300 NEXUS, 500 FUOCO GAUCHE/DROIT (HENG-TONG) -600475 Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
LEVIER DE FREIN MAXISCOOTER ORIGINE PIAGGIO 125-250-300-400-500 MP3, BEVERLY, 400 X-EVO/GILERA 500 NEXUS, FUOCO DROIT/GAUCHE (BREMBO) -646829 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/4/2/img/65742.jpg)
24 |
COLLIER DE SERRAGE NYLON TYPE RILSAN 180 MM ORIGINE PIAGGIO COMMUN A LA GAMME -145298 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/1/8/img/65718.jpg)
25 |
VIS BTR (6X17) AVEC DOUILLE ORIGINE PIAGGIO COMMUN A LA GAMME -123394 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/1/7/img/66117.jpg)
25 |
VIS TBC (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -272836 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/8/7/img/66187.jpg)
26 |
ECROU (M6) ECHAPPEMENT ORIGINE PIAGGIO COMMUN A LA GAMME SCOOTER 50 CC -288245 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/0/2/2/img/67022.jpg)
26 |
BAGUE POIGNEE GAZ 38,3X27X1,2 COMMUN A LA GAMME PIAGGIO -6562923 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/1/9/img/72919.jpg)
27 |
CLIPS ATTACHE FAISCEAU ORIGINE PIAGGIO COMMUN A LA GAMME -CM013203 Plus d'informationsQuantité requise : 1 |
