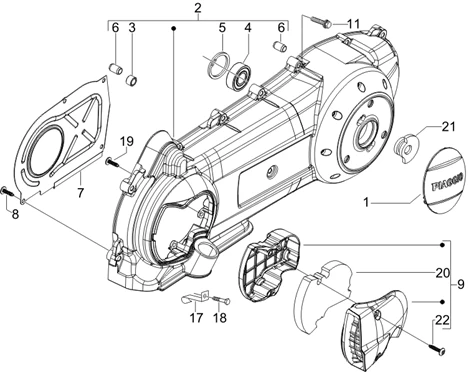

Moteur : 01.15 COUVERCLE CARTER - REFOIDISSEMENT CARTER
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/956/Carnaby_200_4T_E3_2007-2008_01.15.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/9/4/5/4/img/139454.jpg)
1 |
COUVERCLE ROND DE CARTER DE TRANSMISSION ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER 125 CC -CM155110 Plus d'informationsQuantité requise : 1 |
||||||
2 |
8714485 - COUVERCLE TRANSMISSION Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/4/1/7/img/66417.jpg)
3 |
BAGUE/DOUILLE BRONZE 8X12X8 ORIGINE PIAGGIO COMMUN A LA GAMME SCOOTER ET MAXISCOOTER -431860 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/5/7/1/img/66571.jpg)
4 |
ROULEMENT (15X35X11) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME MAXISCOOTER 125-250-300 -4789853 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/8/2/3/img/63823.jpg)
5 |
CIRCLIPS (D=38) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -006635 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/6/9/6/img/72696.jpg)
6 |
DOUILLE DE CENTRAGE (9,5X15) CARTER ORIGINE PIAGGIO COMMUN ALA GAMME -B015956 Plus d'informationsQuantité requise : 2 |
||||||
|
7 |
834266 - DIAPHRAGME POUR AIR CHAUD Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/3/7/6/img/66376.jpg)
8 |
VIS CRUCIFORME (5X12) ORIGINE PIAGGIO COMMUN A LA GAMME -430264 Plus d'informationsQuantité requise : 5 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/2/6/3/img/69263.jpg)
9 |
COUVERCLE/PRISE D'AIR REFROIDISSEMENT COUVERCLE DE TRANSMISSION ORIGINE PIAGGIO 200 LIBERTY, CARNABY, VESPA GT/APRILIA 200 SPORT-CITY -843188 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/7/2/5/img/72725.jpg)
11 |
VIS BRIDE TH (6X30) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -B016792 Plus d'informationsQuantité requise : 8 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/3/3/8/img/69338.jpg)
17 |
COLLIER DE FIXATION PASSE CABLE ORIGINE PIAGGIO COMMUN A LA GAMME -844964 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/7/0/5/img/72705.jpg)
18 |
VIS BRIDE TH (6X60) ORIGINE PIAGGIO COMMUN A LA GAMME -B016425 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/9/2/img/66092.jpg)
19 |
VIS AUTOTARAUDEUSE (3.85X16) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -270793 Plus d'informationsQuantité requise : 3 |
||||||
|
20 |
843190 - FILTRE A AIR Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/3/7/8/img/70378.jpg)
21 |
TAMPON/INSERT ARRET FIXATION COUVERCLE TRANMISSION ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER 125-250-300 CC -871458 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/2/5/img/66025.jpg)
22 |
VIS AUTOTARAUDEUSE (3X20) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -258146 Plus d'informationsQuantité requise : 2 |
