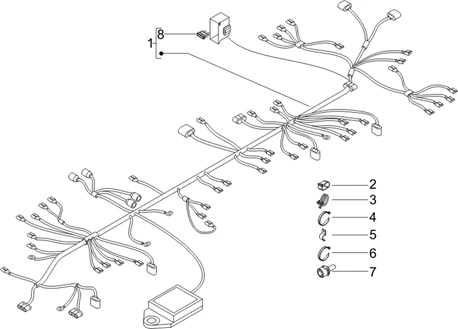

Installation électrique : 06.08 FAISCEAU DE CÂBLES PRINCIPAL
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/956/Carnaby_200_4T_E3_2007-2008_06.08.PNG)
1 |
640938 - FAISCEAU CABLE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/0/7/img/72907.jpg)
2 |
COLIIER PINCE ORIGINE PIAGGIO COMMUN A LA GAMME -CM006905 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/3/9/img/65739.jpg)
3 |
CLIPS RESSORT ORIGINE PIAGGIO COMMUN A LA GAMME -140435 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/4/2/img/65742.jpg)
4 |
COLLIER DE SERRAGE NYLON TYPE RILSAN 180 MM ORIGINE PIAGGIO COMMUN A LA GAMME -145298 Plus d'informationsQuantité requise : 9 |
||||||
|
5 |
194945 - CLIPS Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/1/7/img/66017.jpg)
6 |
COLLIER DE SERRAGE NYLON TYPE RILSAN 4,8X270MM ORIGINE PIAGGIO COMMUN A LA GAMME -257134 Plus d'informationsQuantité requise : 8 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/2/1/6/img/67216.jpg)
7 |
BOUCHON OBTURATEUR DE TABLEAU DE BORD ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -581412 Plus d'informationsQuantité requise : 2 |
||||||
|
8 |
CM080902 - FUSIBLE 3A Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/5/7/4/4/img/95744.jpg)
8 |
FUSIBLE PLAT ENFICHABLE MINI 5A ORIGINE PIAGGIO COMMUN A LA GAMME -CM080904 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/5/7/4/5/img/95745.jpg)
8 |
FUSIBLE PLAT ENFICHABLE MINI 7.5A ORIGINE PIAGGIO COMMUN A LA GAMME -CM080905 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/5/7/4/7/img/95747.jpg)
8 |
FUSIBLE PLAT ENFICHABLE MINI 15A ORIGINE PIAGGIO COMMUN A LA GAMME -CM080907 Plus d'informationsQuantité requise : 3 |
