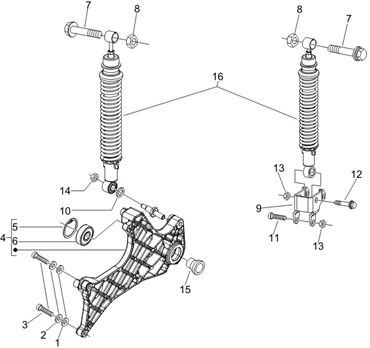

Suspensions - roues : 04.10 SUSPENSION ARRIÈRE - AMORTISSEUR/S
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/956/Carnaby_200_4T_E3_2007-2008_04.10.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/7/9/img/63779.jpg)
1 |
RONDELLE PLATE (8,4X15X1,5) ORIGINE PIAGGIO COMMUN A LA GAMME -003058 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/4/9/1/img/68491.jpg)
2 |
RONDELLE ELASTIQUE COURBE (8.4X15X0.8) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -709047 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/5/9/3/img/68593.jpg)
3 |
VIS BTR (8X45) ORIGINE PIAGGIO COMMUN A LA GAMME -826298 Plus d'informationsQuantité requise : 2 |
||||||
4 |
BRAS OSCILLANT ORIGINE PIAGGIO 125-250-300 BEVERLY, CARNABY -599867- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/8/2/5/img/63825.jpg)
5 |
CLIPS/CIRCLIPS (47X50.5X1.75) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -006647 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/5/4/6/img/68546.jpg)
6 |
ROULEMENT (17X47X14) DE BRAS DE SUSPENSION ARRIERE ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -82545R Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/5/2/img/71952.jpg)
7 |
VIS BRIDE TH (8X40) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152290 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/5/9/img/71959.jpg)
8 |
ECROU BRIDE AUTOBLOQUANT/NYLSTOP (M8) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152300 Plus d'informationsQuantité requise : 2 |
||||||
|
9 |
AP8134974 - STAFFA SUPPORTO AMM. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/1/1/img/71811.jpg)
10 |
RONDELLE PLATE (10,5X21X2) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150020 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/1/3/img/71813.jpg)
11 |
VIS BTR (10X45) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150038 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/5/4/img/71954.jpg)
12 |
VIS BRIDE TH (M8X50) ORIGINE PIAGGIO COMMUN A LA GAMME - AP8152292 Plus d'informationsQuantité requise : 2 |
||||||
|
13 |
ECROU BRIDE AUTOBLOQUANT/NYLSTOP (M8) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152300 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/6/0/img/71960.jpg)
14 |
ECROU BRIDE AUTOBLOQUANT/NYLSTOP (M10) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152301 Plus d'informationsQuantité requise : 2 |
||||||
|
15 |
AP8161031 - BUSSOLA AMMORTIZZATORE Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
649423 - AMMORTISSEUR Plus d'informationsQuantité requise : 2 |
