Eclatés de véhicule - PIAGGIO CARNABY 200 4T E3 2007-2008
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

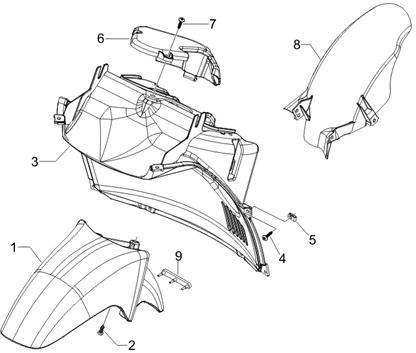

Châssis - parties plastiques - carrosseries : 02.33 LOGEMENT ROUE - GARDE BOUE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/956/Carnaby_200_4T_E3_2007-2008_02.33.PNG)
1 |
653274 - GARDE BOUE Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
65327400AF - GARDE-BOUE AV Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
65327400AL - GARDE-BOUE AV Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
65327400EU - GARDE-BOUE AV Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
65327400F2 - GARDE-BOUE AV Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
65327400GP - GARDE-BOUE AV Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
65327400M4 - GARDE-BOUE AV Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
65327400ND - GARDE-BOUE AV Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/1/1/3/img/67113.jpg)
2 |
VIS CARENAGE (M6) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -575249 Plus d'informationsQuantité requise : 3 |
||||||
|
3 |
655062000C - GRILLE RADIATEUR Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/3/5/img/66035.jpg)
4 |
VIS AUTOTARAUDEUSE (4,2X13) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -259349 Plus d'informationsQuantité requise : 8 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/2/6/img/72926.jpg)
5 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 8 |
||||||
|
6 |
654216 - COUVERCLE LOGEM.ROUE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/4/3/img/66043.jpg)
7 |
VIS CRUCIFORME (6X20) ORIGINE PIAGGIO COMMUN A LA GAMME -259830 Plus d'informationsQuantité requise : 2 |
||||||
|
8 |
656140 - GARDE-BOUE ARRIERE ORIGINE PIAGGIO CARNABY 125-200-250-300 2007>2012 Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
598794 - PROTECTION GARDE BOUE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/2/8/img/66028.jpg)
10 |
VIS DE CARENAGE (3X18) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -258249 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/2/5/img/72925.jpg)
11 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017409 Plus d'informationsQuantité requise : 2 |
