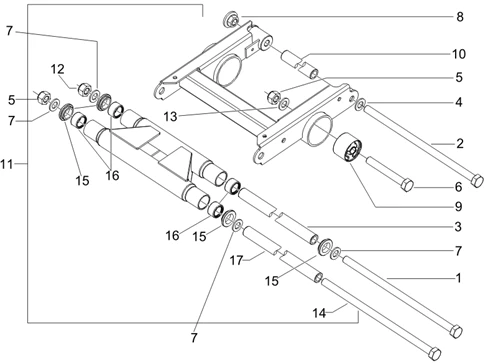

Suspensions - roues : 04.01 BRAS OSCILLANT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/956/Carnaby_200_4T_E3_2007-2008_04.01.PNG)
1 |
AP8161019 - PERNO INCERNIERAMENTO MOTORE Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP8121192 - PERNO INCERNIERAMENTO MOTORE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/6/9/0/9/img/86909.jpg)
3 |
ENTRETOISE DE BRAS OSCILLANT COTE MOTEUR ORIGINE PIAGGIO 125-250-300 CARNABY -649123 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/1/1/img/71811.jpg)
4 |
RONDELLE PLATE (10,5X21X2) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150020 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/8/4/img/71884.jpg)
5 |
ECROU AUTOBLOQUANT/NYLSTOP (M12) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150432 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/0/6/img/71906.jpg)
6 |
VIS BTR (12X90) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150554 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/0/9/img/71909.jpg)
7 |
RONDELLE PLATE (12.2X22X2) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152018 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/6/0/img/71960.jpg)
8 |
ECROU BRIDE AUTOBLOQUANT/NYLSTOP (M10) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152301 Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
AP8161155 - SILENT BLOCK * Plus d'informationsQuantité requise : 2 |
||||||
|
10 |
AP8121628 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
651256 - BRAS OSCILLANT * Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
ECROU AUTOBLOQUANT/NYLSTOP (M12) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150432 Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
RONDELLE PLATE (12.2X22X2) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152018 Plus d'informationsQuantité requise : 2 |
||||||
|
14 |
AP8121191 - PERNO INCERNIERAMENTO TELAIO Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/2/4/5/5/img/82455.jpg)
15 |
DOUILLE DE BRAS OSCILLANT ORIGINE PIAGGIO COMMUN A LA GAMME -598917 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/4/1/6/img/67416.jpg)
16 |
CAGE A AIGUILLES DE BRAS OSCILLANT ORIGINE PIAGGIO 125-250-300 VESPA GTS, 125 VESPA SPRINT, PRIMAVERA, 500 X9, BEVERLY -600161 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/6/9/0/8/img/86908.jpg)
17 |
ENTRETOISE DE BRAS OSCILLANT COTE CHASSIS ORIGINE PIAGGIO 125-250-300 CARNABY -649122 Plus d'informationsQuantité requise : 1 |
