Eclatés de véhicule - PIAGGIO CARNABY 200 4T E3 2007-2008
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

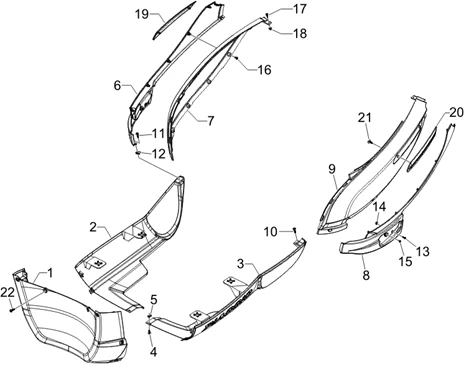

Châssis - parties plastiques - carrosseries : 02.32 COUVERTURES LATERALES - SPOILER
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/956/Carnaby_200_4T_E3_2007-2008_02.32.PNG)
1 |
653252000C - SPOILER Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
65648600EO - SPOILER DROITE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/9/3/5/6/img/89356.jpg)
3 |
65648500EO - SPOILER GAU * Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/3/5/img/66035.jpg)
4 |
VIS AUTOTARAUDEUSE (4,2X13) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -259349 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/2/6/img/72926.jpg)
5 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 3 |
||||||
|
6 |
653268000C - CARTER LAT DR. Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
653265 - FLANC AR DROIT BRUT Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
65326500AF - FLANC AR DROIT Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
65326500AL - FLANC AR DROIT Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
65326500EU - FLANC AR DROIT Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
65326500F2 - FLANC AR DROIT ORIGINE PIAGGIO CARNABY 125 2007>2010 GRIS 738/A Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
65326500GP - FLANC AR DROIT Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
65326500M4 - FLANC AR DROIT Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
65326500ND - FLANC AR DROIT Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
65326400AL - FLANC AR GAUCHE Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
653267000C - CARTER LAT GAU. Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
653264 - FLANC AR GAUCHE BRUT Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
65326400AF - FLANC AR GAUCHE Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
65326400EU - FLANC AR GAUCHE Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
65326400F2 - FLANC AR GAUCHE Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
65326400GP - FLANC AR GAUCHE Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
65326400M4 - FLANC AR GAUCHE Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
65326400ND - FLANC AR GAUCHE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/6/2/8/0/img/96280.jpg)
10 |
VIS TORX (4,2X16) AUTOTARAUDEUSE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178606 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/2/8/img/66028.jpg)
11 |
VIS DE CARENAGE (3X18) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -258249 Plus d'informationsQuantité requise : 2 |
||||||
|
11 |
VIS AUTOTARAUDEUSE (4,2X13) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -259349 Plus d'informationsQuantité requise : 4 |
||||||
|
12 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 6 |
||||||
|
13 |
VIS DE CARENAGE (3X18) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -258249 Plus d'informationsQuantité requise : 2 |
||||||
|
13 |
VIS AUTOTARAUDEUSE (4,2X13) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -259349 Plus d'informationsQuantité requise : 4 |
||||||
|
14 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/1/7/img/66117.jpg)
15 |
VIS TBC (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -272836 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/3/0/1/img/66301.jpg)
16 |
VIS DE CARENAGE (3,5X13) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -297498 Plus d'informationsQuantité requise : 12 |
||||||
|
17 |
VIS DE CARENAGE (3X18) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -258249 Plus d'informationsQuantité requise : 2 |
||||||
|
17 |
VIS AUTOTARAUDEUSE (4,2X13) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -259349 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/8/3/2/img/65832.jpg)
18 |
AGRAPHE/CHEVILLE A EXPANSION ORIGINE PIAGGIO COMMUN A TOUTE LE GAMME -199190 Plus d'informationsQuantité requise : 2 |
||||||
|
19 |
653360000C - PROTECTION DROITE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
653359000C - PROTECTION GAU Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
VIS DE CARENAGE (3,5X13) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -297498 Plus d'informationsQuantité requise : 4 |
||||||
|
22 |
VIS DE CARENAGE (3,5X13) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -297498 Plus d'informationsQuantité requise : 2 |
