Eclatés de véhicule - PIAGGIO CARNABY 200 4T E3 2007-2008
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

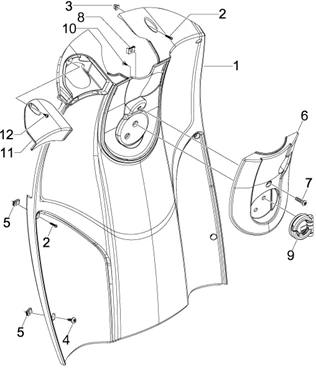

Châssis - parties plastiques - carrosseries : 02.30 COFFRE AVANT - CONTRE-TABLIER
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/956/Carnaby_200_4T_E3_2007-2008_02.30.PNG)
1 |
656646000C - CONTRE-TABLIER Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/3/5/img/66035.jpg)
2 |
VIS AUTOTARAUDEUSE (4,2X13) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -259349 Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/8/3/2/img/65832.jpg)
3 |
AGRAPHE/CHEVILLE A EXPANSION ORIGINE PIAGGIO COMMUN A TOUTE LE GAMME -199190 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/6/6/7/0/img/76670.jpg)
3 |
CAPSULE FIXATION SAUTE VENT ORIGINE PIAGGIO COMMUN A LA GAMME -230872 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/2/8/img/66028.jpg)
4 |
VIS DE CARENAGE (3X18) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -258249 Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/2/6/img/72926.jpg)
5 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 4 |
||||||
|
6 |
65325100AL - CACHE SUP Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
65325100ET - CACHE SUP Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
65325100EU - CACHE SUP Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
65325100M4 - CACHE SUP Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/5/7/img/71957.jpg)
7 |
VIS BRIDE BTR (5X16) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152298 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/9/9/8/img/65998.jpg)
8 |
ECROU TOLE (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -248419 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/1/2/2/img/67122.jpg)
9 |
CROCHET PORTE SAC ORIGINE PIAGGIO COMMUN A LA GAMME SCOOTER ET MAXISCOOTER -575819 Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
VIS AUTOTARAUDEUSE (4,2X13) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -259349 Plus d'informationsQuantité requise : 2 |
||||||
|
11 |
653253000C - COUVERCLE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/3/0/1/img/66301.jpg)
12 |
VIS DE CARENAGE (3,5X13) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -297498 Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
65452600AL - CONTRE-TABLIER Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
65452600M4 - CONTRE-TABLIER Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
656646000C - CONTRE-TABLIER Plus d'informationsQuantité requise : 1 |
