Eclatés de véhicule - PIAGGIO CARNABY 200 4T E3 2007-2008
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

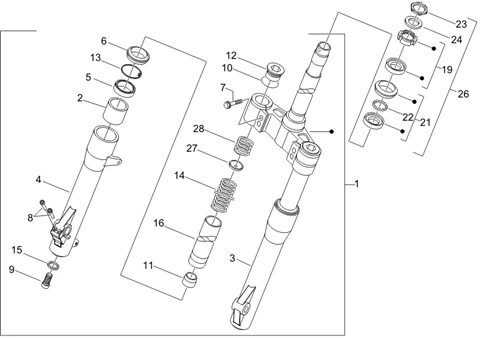

Suspensions - roues : 04.02 FOURCHE/TUBE DIRECTION - ENSEMBLE BUTÉE DIR.
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/956/Carnaby_200_4T_E3_2007-2008_04.02.PNG)
1 |
648494 - FOURCHE Plus d'informationsQuantité requise : 1 |
|||||||||
|
2 |
497186 - DUILLE DE DIRECTION Plus d'informationsQuantité requise : 2 |
|||||||||
|
3 |
497184 - FOURREAU INF G Plus d'informationsQuantité requise : 1 |
|||||||||
|
4 |
601596 - BRAS DE FOURCHE DROIT Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/4/7/9/img/67479.jpg)
5 |
JOINT SPI (32X48X8) FOURCHE MODELE AVEC ABS ORIGINE PIAGGIO 125-250-300 X7, BEVERLY, CARNABY, 125-250 X8 2004>2006, X-EVO 2007>, X9/GILERA 125-250-300 NEXUS -601310 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/4/1/8/img/67418.jpg)
6 |
PARE POUSSIERE POUR FOURCHE KAYABA ORIGINE PIAGGIO 125-250 X-EVO 2007>, X8 2004>2006, X7, X9, BEVERLY/GILERA 125-250 NEXUS -600269 Plus d'informationsQuantité requise : 2 |
|||||||||
|
7 |
649019 - VIS Plus d'informationsQuantité requise : 4 |
|||||||||
|
8 |
649619 - BOULON Plus d'informationsQuantité requise : 2 |
|||||||||
|
9 |
497012 - SCREW ->599269 - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/9/0/8/img/66908.jpg)
10 |
JOINT TORIQUE DE FOURCHE (KAYABA) ORIGINE PIAGGIO X-EVO 125/250//400 -497017 Plus d'informationsQuantité requise : 2 |
|||||||||
|
11 |
497011 - BOUCHON Plus d'informationsQuantité requise : 2 |
|||||||||
|
12 |
497018 - BOULON FOURCHE Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/9/1/5/img/66915.jpg)
13 |
CIRCLIPS MAINTIEN DE JOINT DE FOURCHE ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -497132 Plus d'informationsQuantité requise : 2 |
|||||||||
|
14 |
497188 - RESSORT Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/7/8/img/67378.jpg)
15 |
JOINT/RONDELLE DE FOURCHE INFERIEUR KAYABA ORIGINE PIAGGIO COMMUN A LA GAMME -599270 Plus d'informationsQuantité requise : 2 |
|||||||||
|
16 |
497187 - TIGE Plus d'informationsQuantité requise : 2 |
|||||||||
|
16 |
649352 - TIGE Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/4/5/5/img/67455.jpg)
19 |
JEU DE DIRECTION SUPERIEUR ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER 125 A 500 -60075045 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/7/0/1/8/img/87018.jpg)
21 |
ROULEMENT DE DIRECTION INFERIEUR ORIGINE PIAGGIO 50-125 ZIP, FLY, VESPA GTS, VESPA LXV, PRIMAVERA , VESPA S, 125-250-300-400-500 MP3 -65007545 Plus d'informationsQuantité requise : 1 |
|||||||||
|
21 |
ROULEMENT DE DIRECTION INFERIEUR ORIGINE PIAGGIO 50-125 ZIP, FLY, VESPA GTS, VESPA LXV, PRIMAVERA , VESPA S, 125-250-300-400-500 MP3 -65007545 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/2/8/8/9/img/152889.jpg)
22 |
ROULEMENT INFERIEUR DE DIRECTION ORIGINE PIAGGIO 50 TYPHOON 2018>/APRILIA 50 SR MOTARD 2018> -564260 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/3/9/img/65339.jpg)
23 |
ECROU SERRAGE DIRECTION ORIGINE PIAGGIO SUR L'ENSEMBLE DE LA GAMME MAXISCOOTER -0111094 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/2/6/4/img/67264.jpg)
24 |
RONDELLE DE DIRECTION ORIGINE PIAGGIO COMMUN A LA GAMME -582787 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/4/5/9/img/67459.jpg)
26 |
JEU DE DIRECTION ORIGINE PIAGGIO 125-200-300-350-400 BEVERLY, CARNABY -6008726 Plus d'informationsQuantité requise : 1 |
|||||||||
|
27 |
497189 - PLAQUETTE FOURCHE Plus d'informationsQuantité requise : 2 |
|||||||||
|
28 |
497190 - RESSORT Plus d'informationsQuantité requise : 2 |
|||||||||
