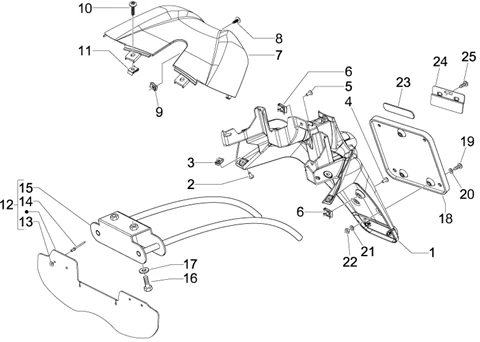

Châssis - parties plastiques - carrosseries : 02.37 COUVERCLE ARRIÈRE - PARE-BOUE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/956/Carnaby_200_4T_E3_2007-2008_02.37.PNG)
1 |
653273000C - PROTECTION Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/3/5/img/66035.jpg)
2 |
VIS AUTOTARAUDEUSE (4,2X13) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -259349 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/2/6/img/72926.jpg)
3 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/4/3/img/66043.jpg)
4 |
VIS CRUCIFORME (6X20) ORIGINE PIAGGIO COMMUN A LA GAMME -259830 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/1/7/img/66117.jpg)
5 |
VIS TBC (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -272836 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/9/img/66009.jpg)
6 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485 Plus d'informationsQuantité requise : 4 |
||||||
|
7 |
653271 - CACHE DIRECTION Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
65327100AF - CACHE DIRECTION Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
65327100AL - COUVERCLE SUPERIEUR BAVETTE ARRIERE ORIGINE PIAGGIO CARNABY 125-250 2007>2010 Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
65327100EU - CACHE DIRECTION Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
65327100F2 - CACHE DIRECTION Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
65327100GP - CACHE DIRECTION Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
65327100M4 - CACHE DIRECTION Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
65327100ND - CACHE DIRECTION Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/9/2/img/66092.jpg)
8 |
VIS AUTOTARAUDEUSE (3.85X16) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -270793 Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
VIS TBC (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -272836 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/2/8/8/img/66288.jpg)
10 |
VIS CRUCIFORME (6X14) ORIGINE PIAGGIO COMMUN A LA GAMME -296170 Plus d'informationsQuantité requise : 2 |
||||||
|
11 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485 Plus d'informationsQuantité requise : 2 |
||||||
|
12 |
655480 - PARE-BOUE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/2/5/img/65425.jpg)
13 |
RONDELLE PLATE (4.5X12X1) ORIGINE PIAGGIO COMMUN A LA GAMME -016670 Plus d'informationsQuantité requise : 4 |
||||||
|
14 |
252099 - RIVET Plus d'informationsQuantité requise : 4 |
||||||
|
15 |
AP8154047 - SUPPORTO PORTATARGA Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/6/4/4/img/65644.jpg)
16 |
VIS TH (8X16) ORIGINE PIAGGIO COMMUN A LA GAMME -031116 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/4/9/2/img/68492.jpg)
17 |
RONDELLE PLATE (8X24X2) ORIGINE PIAGGIO COMMUN A LA GAMME -709077 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/1/0/img/71810.jpg)
17 |
RONDELLE PLATE (8.5X24X2) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150018 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/2/2/img/67322.jpg)
18 |
PORTE PLAQUE ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -584884 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/0/8/img/65408.jpg)
19 |
VIS CRUCIFORME (4X12) ORIGINE PIAGGIO COMMUN A LA GAMME -015996 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/6/0/img/65360.jpg)
20 |
RONDELLE PLATE (4X12) ORIGINE PIAGGIO COMMUN A LA GAMME -013763 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/1/4/img/65414.jpg)
21 |
RONDELLE (4,2X7,6X0,9) ORIGINE PIAGGIO COMMUN A LA GAMME -016404 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/5/9/img/65459.jpg)
22 |
ECROU (M4) ORIGINE PIAGGIO COMMUN A LA GAMME -020104 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/2/5/3/img/67253.jpg)
23 |
CATADIOPTRE ARRIERE ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -58233R5 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/2/1/img/67321.jpg)
24 |
RALLONGE POUR PORTEPLAQUE ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -584877- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/7/4/img/66074.jpg)
25 |
VIS AUTOTARAUDEUSE (4X13) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -268596 Plus d'informationsQuantité requise : 4 |
