Eclatés de véhicule - PIAGGIO X9 200 Evolution 1998-2005
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

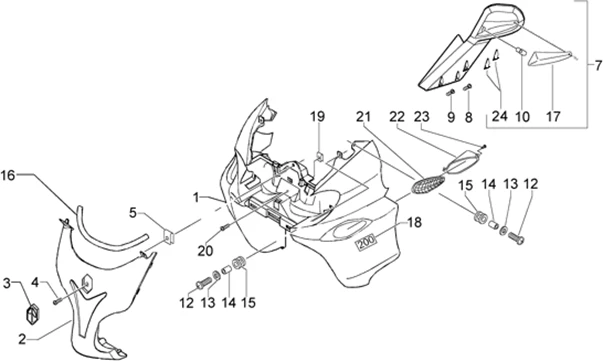

Châssis : T24 BOUCLIER
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/430/X9_200_Evolution_1998-2005_T24.PNG)
1 |
FACE AVANT ORIGINE PIAGGIO 125-250-500 X9 BLEU 204/A -57556100D9- Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
FACE AVANT ORIGINE PIAGGIO 125-250-500 X9 GRIS SMOKY 731/A -57556100EB- Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
FACE AVANT ORIGINE PIAGGIO 125-250-500 X9 NOIR 94 -5755615090- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/3/6/4/9/img/83649.jpg)
2 |
FACE AVANT SUPERIEURE ORIGINE PIAGGIO 125-250-500 X9 NOIR 94 -6204310090 Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
62043100D9 - ENCADREMENT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/3/6/5/2/img/83652.jpg)
2 |
FACE AVANT SUPERIEURE ORIGINE PIAGGIO 125-250-500 X9 GRIS 731/A -62043100EB Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/7/8/3/2/img/77832.jpg)
3 |
DECOR/LOGO/ECUSSON PIAGGIO ORIGINE PIAGGIO 125-250-500 X9, BEVERLY, 125-250 X8 -295486 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/2/8/img/66028.jpg)
4 |
VIS DE CARENAGE (3X18) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -258249 Plus d'informationsQuantité requise : 5 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/2/6/img/72926.jpg)
5 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 5 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/5/3/5/0/img/95350.jpg)
7 |
RETROVISEUR GAUCHE ORIGINE PIAGGIO 125-250-500 X9 2003> NOIR 94 -CM0259010090 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/5/3/5/1/img/95351.jpg)
7 |
RETROVISEUR GAUCHE ORIGINE PIAGGIO 125-250-500 X9 2003> BLEU 216/A -CM02590100D9- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/5/0/img/72950.jpg)
7 |
RETROVISEUR GAUCHE ORIGINE PIAGGIO 125-250-500 X9 2003> GRIS SMOKY 731/A -CM02590100EB- Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
RETROVISEUR GAUCHE ROUGE CHERRY 806 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/5/3/5/4/img/95354.jpg)
7 |
RETROVISEUR DROIT ORIGINE PIAGGIO 125-250-500 X9 2003> NOIR 94 -CM0259020090 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/5/3/5/5/img/95355.jpg)
7 |
RETROVISEUR DROIT ORIGINE PIAGGIO 125-250-500 X9 BLEU 216/A -CM02590200D9- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/5/1/img/72951.jpg)
7 |
RETROVISEUR DROIT ORIGINE PIAGGIO 125-250-500 X9 GRIS SMOKY 731A -CM02590200EB- Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
RETROVISEUR DROIT ROUGE CHERRY 806 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/0/7/img/66107.jpg)
8 |
VIS CRUCIFORME (6X30) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -271891 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/1/7/img/66117.jpg)
9 |
VIS TBC (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -272836 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/2/9/8/img/67298.jpg)
10 |
AMPOULE/LAMPE 12V 10W BAU15S/RY10 ORANGE ORIGINE PIAGGIO COMMUN A LA GAMME -584332 Plus d'informationsQuantité requise : 2 |
||||||
|
11 |
JOINT POUR RETROVISEUR GAUCHE |
||||||
|
11 |
JOINT POUR RETROVISEUR DR. |
||||||
|
12 |
VIS CRUCIFORME (6X30) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -271891 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/5/6/img/65356.jpg)
13 |
RONDELLE 6,2X20X1 ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -013092 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/2/3/img/66123.jpg)
14 |
ENTRETOISE (6X10X11.4) ORIGINE PIAGGIO COMMUN A LA GAMME -273288 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/1/3/4/img/67134.jpg)
15 |
PASSE-CABLE ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -576565 Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/5/0/4/0/img/95040.jpg)
16 |
JOINT DE PARE BRISE ORIGINE PIAGGIO X9 -CM006001 Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
CABOCHON DE CLIGNOTANT AVANT DROIT SUR RETROVISEUR ORIGINE PIAGGIO 125-250-500 X9 EVOLUTION -638714- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/5/5/5/4/img/85554.jpg)
17 |
CABOCHON DE CLIGNOTANT AVANT GAUCHE SUR RETROVISEUR ORIGINE PIAGGIO 125-250-500 X9 EVOLUTION -638713 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/3/7/3/4/img/83734.jpg)
18 |
AUTOCOLLANT/STICKER/DECOR 200 ORIGINE PIAGGIO X8 2005>2007 -620832 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/9/img/66009.jpg)
19 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/1/1/3/img/67113.jpg)
20 |
VIS CARENAGE (M6) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -575249 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/3/6/7/3/img/83673.jpg)
21 |
GRILLE DE PRISE AIR DROIT FACE AVANT ORIGINE PIAGGIO 125-250-500 X9 -620434 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/3/6/8/9/img/83689.jpg)
21 |
GRILLE DE PRISE AIR GAUCHE FACE AVANT ORIGINE PIAGGIO 125-250-500 X9 -620662 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/3/6/7/2/img/83672.jpg)
22 |
PRISE AIR DROITE ORIGINE PIAGGIO X9 -620433 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/3/6/8/8/img/83688.jpg)
22 |
PRISE AIR GAUCHE ORIGINE PIAGGIO X9 -620661 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/3/0/1/img/66301.jpg)
23 |
VIS DE CARENAGE (3,5X13) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -297498 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/2/8/3/1/img/82831.jpg)
24 |
BOUCHON DE RETROVISEUR DROIT ORIGINE PIAGGIO 125-250-500 X9 EVO -600328- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/2/8/3/2/img/82832.jpg)
24 |
600329 - BOUCHON GAUCHE RETROVISEUR X9 EVO Plus d'informationsQuantité requise : 1 |
