Eclatés de véhicule - PIAGGIO X9 200 1998-2005
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

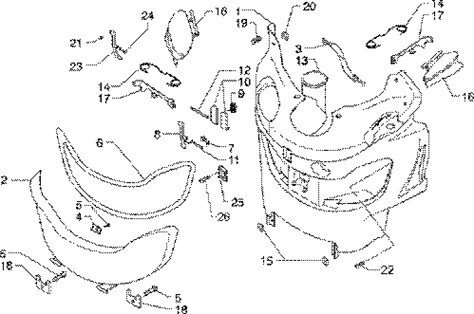

Châssis : T28 COFFRE A L'AVANT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/429/X9_200_1998-2005_T28.PNG)
1 |
COFFRE A GANTS/TABLIER INTERIEUR ORIGINE PIAGGIO 500 X9 EVO -577752000P- Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
PORTE DE COFFRE A GANTS ORIGINE PIAGGIO 125-250-500 X9 -576847000P- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/5/1/1/5/img/95115.jpg)
3 |
CABLE/COMMANDE/TRANSMISSION OUVERTURE DE TRAPPE A ESSENCE ORIGINE PIAGGIO 125-250-500 X9 -CM012812 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/2/img/66002.jpg)
4 |
EQUERRE FERMETURE PORTE DE COFFRE ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -252420 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/3/0/1/img/66301.jpg)
5 |
VIS DE CARENAGE (3,5X13) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -297498 Plus d'informationsQuantité requise : 8 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/2/9/8/img/66298.jpg)
6 |
JOINT PORTE DE COFFRE AVANT ORIGINE PIAGGIO 50-125 FLY, VESPA LX, PRIMAVERA 2013>, VESPA SPRINT 2014>, 125-250-500 X9, BEVERLY -297275 Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
575608 - RESSORT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/1/1/9/img/67119.jpg)
8 |
CROCHET FERMETURE COFFRE AVANT ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -575607 Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
575610 - RESSORT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/1/6/7/img/67167.jpg)
10 |
LEVIER DE COFFRE ORIGINE PIAGGIO COMMUN A LA GAMME -577861 Plus d'informationsQuantité requise : 2 |
||||||
|
11 |
575062 - AXE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/1/1/0/img/67110.jpg)
12 |
AXE DE CROCHET DE FERMETURE DE COFFRE ORIGINE PIAGGIO COMMUN A LA GAMME -575021 Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
575849 - CUVETTE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/0/6/9/4/img/80694.jpg)
14 |
RESSORT DE CAPOT ORIGINE PIAGGIO 125-250-500 X9 -575846 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/2/6/img/72926.jpg)
15 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 2 |
||||||
|
16 |
PORTE DE BOITE A GANTS DROIT ORIGINE PIAGGIO 125-250-500 X9 -575574000P- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/0/6/2/7/img/80627.jpg)
16 |
PORTE DE BOITE A GANTS GAUCHE ORIGINE PIAGGIO 125-250-500 X9 -575575000P Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
575844 - PLAQUE Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
575845 - PLAQUE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/2/2/img/66022.jpg)
18 |
EQUERRE FIXATION PORTE DE COFFRE ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -257614 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/2/8/img/66028.jpg)
19 |
VIS DE CARENAGE (3X18) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -258249 Plus d'informationsQuantité requise : 14 |
||||||
|
20 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 13 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/1/6/2/img/67162.jpg)
21 |
ECROU AUTOBLOQUANT/NYLSTOP (M4X70) ORIGINE PIAGGIO COMMUN A LA GAMME -577620 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/1/7/img/66117.jpg)
22 |
VIS TBC (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -272836 Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
575863 - LEVIER SERRURE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/3/1/4/img/66314.jpg)
24 |
VIS SPECIALE DOIGT DE SERRURE ORIGINE PIAGGIO COMMUN A LA GAMME -299972 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/1/2/2/img/67122.jpg)
25 |
CROCHET PORTE SAC ORIGINE PIAGGIO COMMUN A LA GAMME SCOOTER ET MAXISCOOTER -575819 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/3/5/img/66035.jpg)
26 |
VIS AUTOTARAUDEUSE (4,2X13) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -259349 Plus d'informationsQuantité requise : 2 |
