Eclatés de véhicule - PIAGGIO X9 200 1998-2005
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

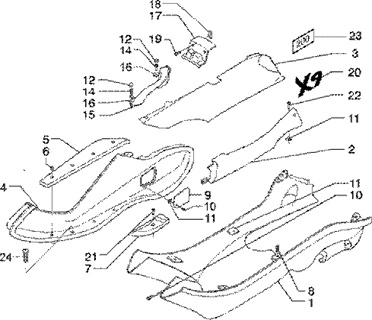

Châssis : T34 PROTECTIONS LATERALES-SPOILER
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/429/X9_200_1998-2005_T34.PNG)
1 |
SPOILER ORIGINE PIAGGIO 500 X9 EVO NOIR -577996000P- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/1/3/9/6/img/81396.jpg)
1 |
SPOILER GRIS ORIGINE PIAGGIO 125-250-500 X9 -57799600E8 Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
577997000P - FLANC GAUCHE INFERIEUR NOIR Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
57799700E8 - FLANC GAUCHE INFERIEUR GRIS Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
BAS AILE DROIT INFERIEUR ORIGINE PIAGGIO 125-250-500 X9 NOIR -577998000P- Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
57799800E8 - FLANC DRT INFERIEUR X9 GRIS Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
62042500A7 - LATERAL X9 GAUCHE PLATINUM 686 Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
62042500D8 - AILE SUP GAUCHE X9 BLEU 202A Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
62042500N3 - COUVRE CHASSIS X9 GAUCHE Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
62042600A7 - LATERAL X9 DROITE PLATINUM 686 Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
62042600D8 - AILE SUP DRT X9 BLEU 202A Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
620426 - LATERAL AR. Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
REPOSE PIED GAUCHE ORIGINE PIAGGIO 125-250 X9 1998>2007 -57799900E8- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/4/0/3/0/img/84030.jpg)
4 |
REPOSE PIED DROIT ORIGINE PIAGGIO 125-250 X9 -62162300E8- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/0/6/3/1/img/80631.jpg)
5 |
TAPIS DE MARCHE PIED DROIT ORIGINE PIAGGIO 125-250-500 -575597- Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
TAPIS DE MARCHE PIED GAUCHE ORIGINE PIAGGIO 125-250-500 X9 -575598- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/5/0/9/0/img/95090.jpg)
6 |
BOUTON/OBTURATEUR TAPIS REPOSE PIED ORIGINE PIAGGIO MP3, X10, X9, BEVERLY -CM011101 Plus d'informationsQuantité requise : 8 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/0/6/2/9/img/80629.jpg)
7 |
REPOSE-PIEDS PASSAGER GAUCHE ORIGINE PIAGGIO 125-250 X9 -575578 Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
REPOSE-PIEDS PASSAGER DROIT ORIGINE PIAGGIO 125-250 X9 -575579- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/1/7/img/66117.jpg)
8 |
VIS TBC (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -272836 Plus d'informationsQuantité requise : 4 |
||||||
|
9 |
57557700E8 - ABATTANT BOUGIE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/2/8/img/66028.jpg)
10 |
VIS DE CARENAGE (3X18) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -258249 Plus d'informationsQuantité requise : 7 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/2/6/img/72926.jpg)
11 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 8 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/0/6/9/9/img/80699.jpg)
12 |
BOUCHON ORIGINE PIAGGIO COMMUN A LA GAMME -575860 Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/3/5/img/66035.jpg)
13 |
VIS AUTOTARAUDEUSE (4,2X13) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -259349 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/1/0/4/img/67104.jpg)
14 |
VIS BTR (6X40) ORIGINE PIAGGIO COMMUN A LA GAMME -574260 Plus d'informationsQuantité requise : 8 |
||||||
|
15 |
575573000C - POIGNEE D Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
575572000C - POIGNEE G Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/6/2/img/65362.jpg)
16 |
RONDELLE PLATE (6.4X13X1.5) ORIGINE PIAGGIO COMMUN A LA GAMME -013777 Plus d'informationsQuantité requise : 8 |
||||||
|
17 |
BAS D'AILE ORIGINE PIAGGIO 125 X9 EVO -577249000C- Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 2 |
||||||
|
19 |
VIS DE CARENAGE (3X18) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -258249 Plus d'informationsQuantité requise : 2 |
||||||
|
20 |
577061 - MONOGRAMME LATERAL X9 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/0/7/img/66107.jpg)
21 |
VIS CRUCIFORME (6X30) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -271891 Plus d'informationsQuantité requise : 2 |
||||||
|
22 |
VIS AUTOTARAUDEUSE (4,2X13) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -259349 Plus d'informationsQuantité requise : 4 |
||||||
|
23 |
620459 - MONOGRAMME Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/1/1/3/img/67113.jpg)
24 |
VIS CARENAGE (M6) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -575249 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/4/0/3/1/img/84031.jpg)
25 |
62162400E8 - ABATTANT BOUGIE DROIT Plus d'informationsQuantité requise : 1 |
||||||
|
26 |
VIS AUTOTARAUDEUSE (4,2X13) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -259349 Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 1 |
